📋 Карточка стандарта
| Обозначение: | ГОСТ 9.401-2018 |
| Статус: | ✅ Действующий |
| Полное название: | ЕСЗКС. Покрытия лакокрасочные. Методы ускоренных испытаний на стойкость |
| Область применения: | Методы ускоренных испытаний на стойкость к климатическим факторам. |
| Аналоги ISO/ASTM: | — Лабораторные испытания. |
| Год принятия: | 2018 |
🌍 ГОСТ 9.104-2018: Как перевести «советские» условия эксплуатации на ISO и не ошибиться
Разбираем переход от У1/УХЛ1 к категориям С1–CX. Матрица соответствия, типичные ошибки проектировщиков и готовый шаблон обоснования для экспертизы.
📑 Оглавление:
- 🔍 Суть метода: зачем нам две системы координат
- 📐 Область применения и ограничения
- 🔧 Инструменты и методы определения категории
- 🌡️ Условия проведения оценки
- 📋 Пошаговый протокол выбора категории
- 📊 Оценка результатов по ГОСТ 9.104-2018: матрица соответствия
- ❌ 3 типичные ошибки практиков
- 🔗 Взаимосвязь с другими стандартами
- 📥 Скачать шаблон обоснования
- ❓ FAQ: Частые вопросы
Суть метода: зачем нам две системы координат
ГОСТ 9.104-2018 устанавливает требования к классификации условий эксплуатации лакокрасочных покрытий и выступает «переводчиком» между двумя мирами. С одной стороны — привычная советская классификация по ГОСТ 15150 (У1, УХЛ1, В5), которая зашита в тысячи чертежей и паспортов. С другой — международная система ISO 12944-2 (C1–CX), по которой работают производители современных ЛКМ и страховщики.
Физика процесса здесь простая: коррозия зависит не только от влажности и температуры, но и от концентрации агрессивных агентов (SO₂, Cl⁻). Старый ГОСТ 9.104-79 учитывал преимущественно климатику. Новый стандарт жестко привязывает макроклиматическое исполнение к скорости коррозионных потерь металла (г/м²/год или мкм/год).
По сути, таблица 2 нового стандарта говорит нам: «Если ты работаешь в условиях У1 (умеренный климат, открытый воздух), то это может быть категория С2, С3 или даже С4 в зависимости от загрязнения атмосферы». Раньше мы считали У1 универсальной меткой. Теперь это диапазон. И ошибка в выборе категории внутри этого диапазона стоит дорого.
Типичная ситуация при работе в портовых зонах: проектная документация указывает категорию условий эксплуатации «ОМ2» (морской умеренный климат), опираясь на устаревшие нормативы. Однако согласно актуальному ГОСТ 9.104-2018, такие условия соответствуют высокой степени агрессивности среды — категориям С5 или даже CX (экстремальная). Разница в требованиях критична: толщина сухой пленки может различаться на 100–150 мкм, а стоимость системы — исчисляться миллионами рублей. Игнорирование этого перехода и нанесение покрытия по «старой памяти» (под ОМ2) привело бы к сквозной коррозии конструкции уже через 2–3 года эксплуатации.
К слову, стандарт не отменяет ГОСТ 15150. Он надстраивается над ним. Буквенно-цифровой код (например, УХЛ1) остается юридически значимым для обозначения исполнения изделия, а категория коррозионной активности (С3, С4) становится техническим параметром для подбора ЛКМ.
Область применения и ограничения
Стандарт применяется при разработке ТЗ, выборе систем покрытий и оценке их долговечности. Распространяется на металлические и неметаллические поверхности.
- Проектировщиков АКЗ (для корректного указания категорий).
- Снабженцев (чтобы не купить грунт для С3, когда нужен С5).
- Инспекторов ВИК (для верификации соответствия системы).
- Производителей ЛКМ (для испытаний и сертификации).
- Не регламентирует подготовку поверхности (это ГОСТ 9.402 / ГОСТ 34667.4).
- Не заменяет спецтребования для погружных конструкций и резервуаров изнутри.
- Категории С5 и CX требуют доп. подтверждения замерами загрязнений.
Инструменты и методы определения категории
В отличие от подготовки поверхности, здесь нет абразивоструйных аппаратов. Инструмент — это данные мониторинга и таблицы стандарта.
| Метод определения | Источник данных | Точность | Примечание |
|---|---|---|---|
| Табличный (по типу среды) | Приложение А ГОСТ 9.104-2018 | Средняя | Для типовых объектов (офисы, цеха) |
| Расчетный (по потере массы) | Экспозиция пластин-свидетелей | Высокая | Требует 1 года экспозиции (ISO 9223) |
| Аналоговый | Осмотр соседних сооружений | Средняя | При идентичности технологии и расстояния |
| Инструментальный замер | Газоанализаторы SO₂, хлориды | Высокая | Обязателен для С5/CX и спорных случаев |

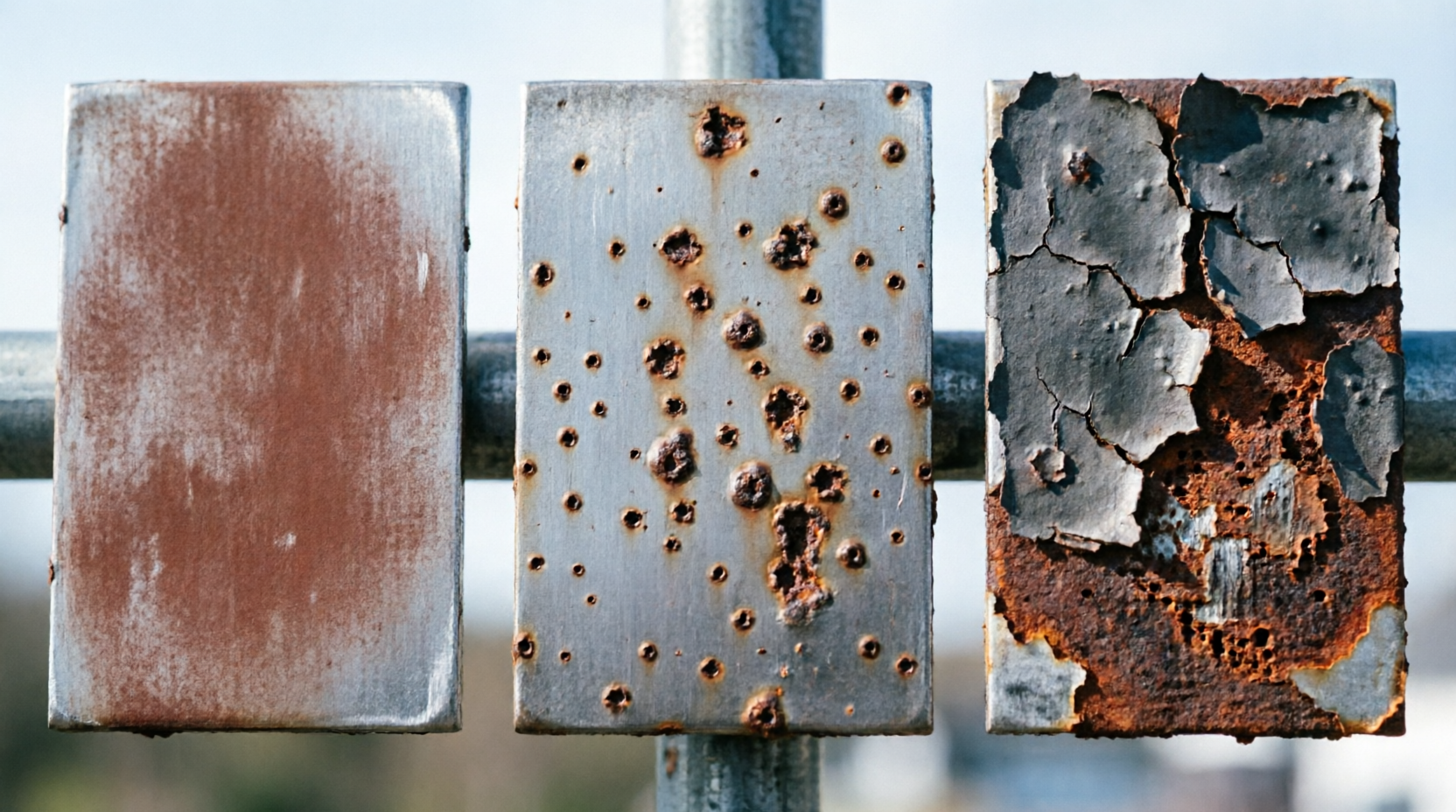

Рисунок 2 — Визуальное различие степени поражения стандартных стальных образцов после 1 года экспозиции в средах разной агрессивности (С2, С4, С5). Метод определения категории по потере массы согласно ISO 9226.
Условия проведения оценки по ГОСТ 9.104-2018
Оценка условий эксплуатации проводится на этапе проектирования или обследования объекта.
| Параметр | Требование / Рекомендация | Комментарий практика |
|---|---|---|
| Период оценки | Минимум 1 год (для инструментального метода) | Сезонные факторы дают разброс в 3-4 раза |
| Место установки датчиков | На уровне конструкции, с учетом розы ветров | На крыше — С3, у земли возле дороги — С4 |
| Учет микроклимата | Внутри помещений учитывать вентиляцию | Цех с мойкой без вентиляции = С4 |
| Срок действия оценки | До изменения технологии или окружения | Построили завод рядом? Пересчитывайте |

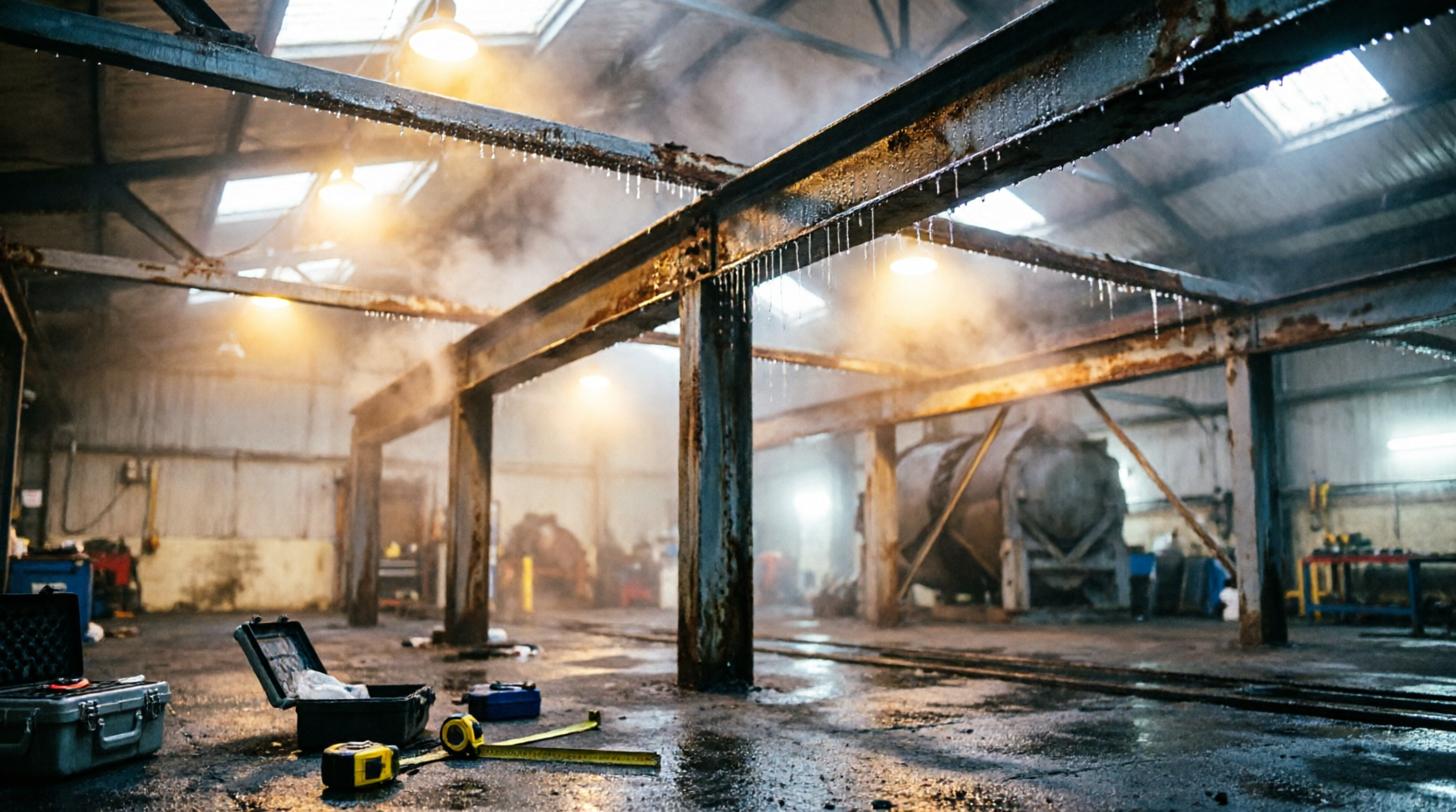

Рисунок 3 — Пример формирования агрессивного микроклимата внутри помещения: конденсат на стропильных фермах из-за высокой влажности и перепадов температур
Пошаговый протокол выбора категории
- Определите макроклиматическое исполнение. Используйте ГОСТ 15150. Где стоит объект? Умеренный (У)? Холодный (ХЛ)? Тропический (Т)? Морской (ОМ)?
- Определите категорию размещения. Открытый воздух (1), навес (2), неотапливаемое (3), отапливаемое (4), сырое (5).
- Найдите пересечение в Таблице 2 ГОСТ 9.104-2018. Получите диапазон возможных категорий (С2–С5).
- Уточните категорию по Приложению А. Оцените наличие специфических загрязнителей (SO₂, соли, химические пары).
- При необходимости проведите натурные испытания. Если объект уникальный или в пограничной зоне — установите пластины-свидетели по ISO 9223.
- Зафиксируйте результат. Формат: «УХЛ1 (С4)». Обоснуйте выбор в пояснительной записке.
Оценка результатов по ГОСТ 9.104-2018: матрица соответствия
Главный инструмент стандарта — Таблица 2 и Приложение Б. Вот упрощенная выжимка самых частых запросов:
| Исполнение ГОСТ 15150 | Кат. размещения | Категории ISO | Типичная среда | Потери стали, мкм/год |
|---|---|---|---|---|
| У1, УХЛ1 | 1 (открытый) | С2, С3, С4 | Сельская → Город → Промзона | 1,3 – 80 |
| У2, УХЛ2 | 2 (навес) | С2, С3, С4 | Аналогично, без прямого дождя | 1,3 – 80 |
| У3, УХЛ3 | 3 (неотапл.) | С2, С3 | Склады, депо, спортзалы | 1,3 – 50 |
| УХЛ4 | 4 (отапл.) | С1, С2 | Офисы, гостиницы, чистые цеха | ≤ 25 |
| ОМ1, ОМ2 | 1, 2 (морской) | С4, С5, CX | Порты, шельф, береговые сооружения | 50 – 700 |
| В1, В2 | 1, 2 (тропик) | С5, CX | Химзаводы, бассейны, пищевые цеха | 80 – 700 |
Источник: Приложение Б ГОСТ 9.104-2018.
Критерии приемки категории:
- Для С2–С4: достаточно табличного метода + экспертная оценка.
- Для С5–CX: обязательны натурные испытания или инструментальные замеры, либо согласование с заказчиком на основании аналогов.
3 типичные ошибки практиков
Многие по инерции считают, что «умеренный климат на улице» — это всегда средняя категория С3. Но если объект находится в промышленной зоне с выбросами SO₂ или вблизи ТЭЦ, это уже С4. А если рядом химкомбинат — С5.
Последствие: Недостаточная толщина покрытия, коррозия через 3-5 лет вместо 15.
Решение: Всегда анализировать Приложение А и карту промзон района.
Проектировщик видит «отапливаемый цех» и ставит УХЛ4 → С1/С2. Но в этом цехе стоит линия гальваники без укрытия, или мойка деталей горячей водой. Влажность под потолком достигает 90%, конденсат капает на конструкции. Реальная категория — С4.
Последствие: Коррозия металлоконструкций здания, обрушение облицовки.
Решение: Оценивать условия в точке расположения конструкции, а не усредненно по зданию.
ОМ1 (морской) и О1 (общий, но в морской зоне) — это разные вещи. ОМ1 подразумевает постоянное воздействие соленых брызг и тумана. О1 может быть просто влажным воздухом без прямого засоления. Разница в категориях: ОМ1 → С5/CX, О1 → С3/С4.
Последствие: Переплата за избыточную защиту (если взяли ОМ1 вместо О1) или катастрофическая коррозия (если наоборот).
Решение: Четко определять расстояние до уреза воды и наличие волнового заброса. До 1 км — обычно ОМ, дальше — О с уточнением.
Взаимосвязь с другими стандартами
ГОСТ 9.104-2018 — фундамент, на котором строится вся система выбора защиты:
- ГОСТ 9.402-2004 / ГОСТ 34667.4: Подготовка поверхности. Степень очистки напрямую зависит от выбранной категории (для С5 требуется Sa 2½, для С2 допустима St 3).
- ГОСТ 9.032-74: Классы покрытий. Категория эксплуатации определяет требуемый класс и толщину.
- ГОСТ 34667.5 (ISO 12944-5): Выбор систем покрытий. Категории С2–CX из нашего ГОСТа полностью соответствуют категориям ISO для подбора систем.
- ГОСТ 15150-69: Базовая климатология. Без него невозможно определить буквенно-цифровой индекс.
- ISO 9223: Метод определения коррозионной активности. Нормативная ссылка для инструментальных измерений.
📥 Шаблон обоснования выбора категории
Готовый документ .docx для фиксации решения и защиты его перед заказчиком/экспертизой по ГОСТ 9.104-2018.
FAQ: Частые вопросы по ГОСТ 9.104-2018
1. Можно ли продолжать использовать ГОСТ 9.104-79?
Нет. Стандарт заменен с 01.07.2019. Использование старой версии в новой документации является нарушением требований нормативной базы РФ. В старых паспортах изделий менять не нужно, но при ремонте и реконструкции переходите на 2018 год.
2. Как сопоставить УХЛ1 и С4?
УХЛ1 — это климатическое исполнение (умеренно-холодное, открытый воздух). С4 — категория коррозионной активности (высокая). УХЛ1 может соответствовать С2, С3 или С4. Сопоставление делается через Таблицу 2 и Приложение Б с учетом конкретных загрязнителей.
3. Что делать, если объект попадает на границу двух категорий?
Всегда принимайте более тяжелую категорию. Разница в стоимости ЛКМ между С3 и С4 обычно составляет 15-20%, а риск сокращения срока службы — в 2-3 раза. Экономия здесь ложная.
4. Обязательно ли проводить натурные испытания для С5?
Не всегда. Если объект типовой (например, стандартный портовый склад) и есть подтвержденные данные по аналогам в той же зоне, можно обойтись табличным методом с экспертным заключением. Испытания обязательны для уникальных объектов, новых технологий или спорных случаев.
5. Как определить категорию для помещения с переменной влажностью?
Берите худший режим работы. Если 8 часов в сутки влажность 85% (технологический процесс), а остальное время 40% — считайте по 85%. Коррозия развивается во влажной фазе, сухая фаза её не компенсирует.
6. Соответствует ли СХ категории IM4 по ISO 12944-9?
Да, частично. CX в ГОСТ 9.104-2018 соответствует крайне высокой атмосферной коррозионной активности. IM4 — это погружение в морскую воду. Для погружных зон используйте отдельную классификацию по ISO 12944-9 / ГОСТ 34667.9.
7. Где взять данные по содержанию SO₂ и хлоридов для моего региона?
В ежегодных докладах Росгидромета «О состоянии и охране окружающей среды», на сайтах региональных центров гидрометеорологии, либо заказать разовые замеры в аккредитованной лаборатории. Для типовых промышленных зон данные часто есть в ОВОС проектов.
Нужна помощь с классификацией?
Если вы не уверены в правильности выбора категории, сталкиваетесь со сложными условиями (химпроизводство, морская платформа, криогенные установки) или нужно обоснование для экспертизы — пишите. Проведем аудит условий, выполним расчеты, подготовим заключение.
👉 Заказать консультацию по выбору условий эксплуатациип. 3.1 (Термин «коррозионная активность атмосферы») | п. 4.1, Таблица 1 (Группы условий эксплуатации по ГОСТ 15150) | п. 4.3, Таблица 2 (Категории атмосфер по коррозионной активности) | п. 4.4 (Правила обозначения) | Приложение А, Таблица А.1 (Примеры типичных окружающих сред и потери массы) | Приложение Б, Таблица Б.1 (Соответствие типов атмосфер ГОСТ 15150 и категорий ISO) | Библиография [1] ISO 12944-2:2017, [3] ISO 9223:2012
ℹ️ Примечание: Статья подготовлена в формате, адаптированном для быстрого восприятия технологами, инженерам ОТК и специалистами лабораторий.
📎 Для официального применения используйте полное издание стандартов на порталах docs.cntd.ru или gost.ru.
