📋 Карточка стандарта
| Обозначение: | ГОСТ 9.402-2018 |
| Статус: | ✅ Действующий |
| Полное название: | ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию |
| Область применения: | Черные/цветные металлы. Химическая и механическая подготовка перед нанесением ЛКМ. |
| Аналоги ISO/ASTM: | ISO 8501-1 (визуальная оценка), ISO 8502 (соли), ISO 8503 (шероховатость) Базовый стандарт. Включает фосфатирование и пассивацию. |
| Год принятия: | 2018 |
🔍 ГОСТ 9.402-2018: Почему 40% покрытий отслаиваются в первый год?
Разбираем ключевые требования стандарта, типичные ошибки на практике и даём готовый протокол для контроля. Актуальная версия 2018 года с учётом изменений.
📑 Оглавление:
Суть метода: почему краска отваливается даже на Sa 2.5
Рисунок 1 — Визуальное сравнение степеней очистки
ГОСТ 9.402-2018 — это не просто про «почистить металл». Это комплексный документ, связывающий состояние поверхности с условиями эксплуатации и типом покрытия.
Физика процесса проста. Адгезия ЛКМ зависит от двух факторов: чистоты поверхности (отсутствие разделительных слоев) и профиля шероховатости (механическое сцепление). Но есть третий фактор, который часто игнорируют: химическая активность поверхности.
Чистый металл после пескоструя имеет высокую поверхностную энергию. Он мгновенно начинает реагировать с влагой и кислородом. Если вы нанесли грунт через 4 часа после очистки в цехе с влажностью 70%, адгезия может быть отличной, но подпленочная коррозия начнется уже через месяц. Микроскопический слой гидроксидов железа станет барьером для полимера.
Поэтому ГОСТ 9.402 делит подготовку на два больших блока:
- Очистка: Удаление окалины, ржавчины, масел, солей. Здесь работают механические методы (струйная очистка, инструмент) и обезжиривание.
- Химическая модификация: Фосфатирование, пассивация, хроматирование. Эти процессы создают конверсионный слой, который ингибирует коррозию и служит «якорем» для ЛКМ.
На моих объектах в нефтегазе мы часто сталкивались с ситуацией: поверхность визуально идеальна (Sa 2.5), соли в норме, точка росы соблюдена. А покрытие вздувается. Причина — вторичная коррозия между очисткой и грунтованием или остаточная щелочность после обезжиривания. ГОСТ 9.402 как раз регламентирует эти «невидимые» параметры, которые убивают систему.
К слову, стандарт жестко привязывает степень подготовки к условиям эксплуатации по ГОСТ 9.104. Для условий УХЛ1 (умеренно-холодный климат, открытый воздух) требования одни, для УХЛ4 (отапливаемое помещение) — совсем другие. Экономия на подготовке должна быть обоснована расчетом срока службы, а не желанием снабженца сэкономить на абразиве.
Область применения и ограничения
Стандарт распространяется на изделия из черных и цветных металлов перед окрашиванием любыми методами: пневмораспыление, безвоздушное распыление, электроосаждение, порошковая окраска.
- Эпоксидные и полиуретановые системы (чувствительны к влаге и солям).
- Цинконаполненные грунты (требуют степени очистки не ниже 2-й по ГОСТ 9.402 / Sa 2½ по ISO).
- Порошковые покрытия (требуют обязательного фосфатирования или пассивации).
- Электроосаждаемые грунты (катафорез/анофорез).
- Не заменяет специализированные стандарты по сварке (ГОСТ Р ИСО 8501-3 касается дефектов сварных швов).
- Механическая подготовка дана обзорно. Детально по степеням очистки St/Sa лучше смотреть связку с ГОСТ Р ИСО 8501-1.
- Для ремонта старых покрытий есть отдельная таблица 18, которая допускает менее строгие требования, чем для нового строительства.
Инструменты и оборудование
Выбор инструмента определяет достижимую степень очистки. Ручным инструментом получить степень 1 (по ГОСТ 9.402) невозможно физически.
| Метод / Инструмент | Макс. степень очистки (ГОСТ 9.402) |
Аналог ISO 8501-1 | Примечание |
|---|---|---|---|
| Струйная абразивная (сухая/влажная) | 1 | Sa 3 / Sa 2½ | Единственный метод для степени 1 |
| Травление (химическое) | 1 | — | Только в ваннах, контроль концентрации солей Fe |
| Механизированный инструмент (щетки, шлифмашинки) | 2–3 | St 3 | Зависит от исходного состояния. Щетки могут заполировать поверхность |
| Ручной инструмент (скребки, щетки) | 3–4 | St 2 | Допускается только при легкой коррозии или ремонте |
| Газопламенная очистка | — | Fl | Толщина металла ≥ 6 мм. Требует последующей мех. очистки |
Условия проведения работ
Это тот раздел, который нарушают чаще всего, особенно при работе в осенне-зимний период.
| Параметр | Требование ГОСТ 9.402-2018 | Комментарий практика |
|---|---|---|
| Температура воздуха | ≥ +15 °С (допускается ≥ +5 °С по согласованию) | При +5 °С реакции замедляются, сушка увеличивается кратно |
| Относительная влажность | ≤ 80% | Выше 80% риск конденсации даже при соблюдении точки росы |
| Температура поверхности | ≥ Точки росы + 3 °С | Абсолютный минимум. На практике стараюсь держать +5 °С запаса |
| Срок хранения (без конверсии) | ≤ 16 часов | Если прошло больше — повторная очистка или инспекция |
| Срок хранения (после фосфатирования) | ≤ 72 ч (жидкие ЛКМ), ≤ 16 ч (порошок/электроосаждение) | Конверсионный слой гигроскопичен, он тянет влагу |
Пошаговый протокол подготовки (типовая схема)
На основе таблицы 3 и требований раздела 5. Схема № 4–7 для условий У1/УХЛ1.

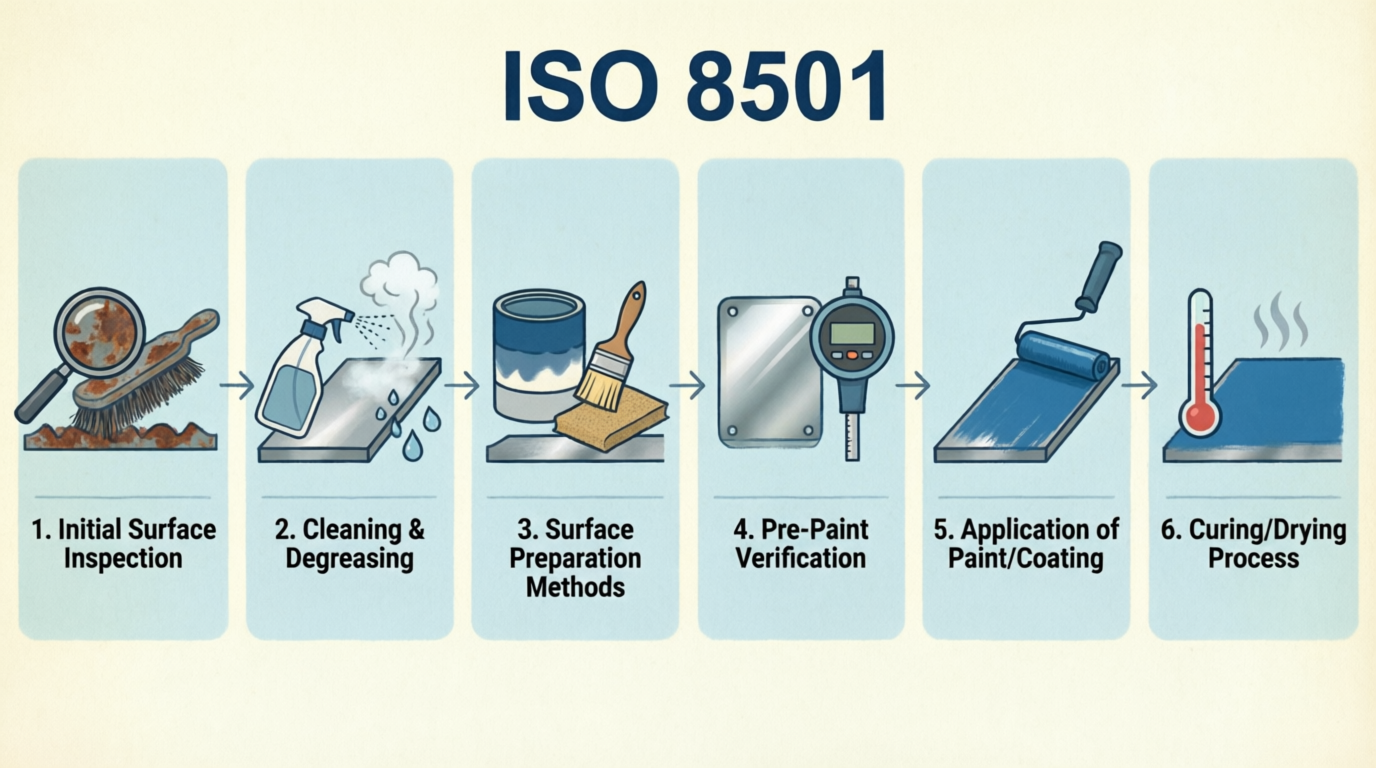

Рисунок 2 — Последовательность операций подготовки поверхности
- Предварительная очистка. Удаление толстых слоев масла, грязи, водорастворимых солей. Обезжиривание щелочными ТМС или растворителями. Контроль: отсутствие масляных пятен (метод протирки).
- Удаление окалины и ржавчины. Струйная абразивная очистка до степени 2 (или 1 для тяжелых условий). Контроль: визуальный осмотр, пластина 25×25 мм (п. 6.5.1).
- Обеспыливание. Обдув сухим сжатым воздухом (без масла!) или вакуумирование. Контроль: чистая салфетка.
- Контроль параметров среды. Замер температуры металла, воздуха, влажности. Расчет точки росы. Запись в журнал.
- Нанесение первого слоя ЛКМ. Строго в пределах межоперационного интервала (≤ 16 ч для стали без консервации).
- Промежуточный контроль. Проверка адгезии, толщины, отсутствия дефектов перед нанесением следующих слоев.
Оценка результатов: критерии приемки
ГОСТ 9.402 дает четкие критерии, но они требуют инструментов.
Степени очистки от оксидов (Таблица 9):
- Степень 1: При 6-кратном увеличении окалина и ржавчина не обнаружены. Соответствует Sa 3 по ISO 8501-1 (для самых агрессивных сред).
- Степень 2: Невооруженным глазом не видны окалина, ржавчина, пригар. Соответствует Sa 2½ по ISO (базовая для большинства промышленных объектов).
- Степень 3: Допускается до 5% площади с плотно сцепленной окалиной. (Для литья, поковок, менее ответственных конструкций).
- Степень 4: Удалена только рыхлая ржавчина. Окрашиванию не подлежит! (кроме исключений по п. 5.12.5).
Контроль обезжиривания (Таблица 19):
- Метод смачиваемости: Пленка воды держится > 30 сек = Первая степень (отлично). < 30 сек = Вторая степень (требуется повторное обезжиривание для ответственных работ).
- Капельный метод: Отсутствие масляного пятна на фильтровальной бумаге.
3 типичные ошибки практиков
Инспектор смотрит на гигрометр, видит 60% влажности и дает добро. Но металл холоднее воздуха на 4 градуса. Результат: подпленочная коррозия через 3 месяца.
Последствие: Полная переделка покрытия, стоимость которой в 10 раз превышает стоимость подготовки.
Решение: Контактный термометр поверхности + калькулятор. Без исключений.
Пескоструй сделали в пятницу, покрасили в понедельник. Формально — 48 часов, уложились в «сутки» (как думают многие). Но по ГОСТ 9.402 предел — 16 часов для незащищенной стали. За выходные поверхность набрала влагу и начала окисляться.
Последствие: Адгезия формально проходит (надрез), но долговечность системы падает в разы.
Решение: Планировать работы так, чтобы окраска шла сразу. Или использовать временные консерванты.
Рабочий протирает металл тряпкой с уайт-спиритом, пока она не станет сухой. Но жир не удалился, а размазался тонким слоем. Растворитель испарился, жир остался.
Последствие: Грунт ложится, но отслаивается пластом при ударе или термоциклировании. Брак всей партии изделий.
Решение: Контроль методом смачиваемости или капельным методом. Частая смена ветоши.
Взаимосвязь с другими стандартами
ГОСТ 9.402 не существует в вакууме. Это часть системы:
- ГОСТ 9.104-2018: Группы условий эксплуатации. Без него нельзя выбрать степень подготовки.
- ГОСТ 9.032-74: Классы покрытий. Определяет требования к внешнему виду и толщине.
- ГОСТ Р ИСО 8501-1: Визуальная оценка. Используется параллельно для международных проектов.
- ГОСТ 9.305-84: Операции получения конверсионных покрытий (детализация фосфатирования/хроматирования).
- ГОСТ 9.410-88: Порошковые покрытия. Специфические требования к подготовке под порошок.
📥 Шаблон протокола испытаний
Готовый шаблон .docx для фиксации результатов подготовки по ГОСТ 9.402-2018.
FAQ: Частые вопросы по ГОСТ 9.402
1. Можно ли красить по плотно сцепленной окалине?
По общему правилу — нет. Но п. 5.12.5 и примечание 2 к таблице 3 допускают это по согласованию с заказчиком и при наличии положительного заключения аккредитованной лаборатории для конкретной системы ЛКМ. На практике такие согласования получают редко. Риски слишком высоки.
2. Чем отличается степень очистки 2 от 3?
Степень 2 — окалина и ржавчина не видны невооруженным глазом. Степень 3 — допускается до 5% площади с пятнами/полосами плотно сцепленной окалины. Для новых конструкций в атмосферных условиях обычно требуется степень 2. Степень 3 чаще для ремонта или литья.
3. Обязательно ли фосфатирование перед порошковой окраской?
Да, согласно таблице 4 и п. 5.14.5. Перед порошком требуется кристаллическое фосфатирование с обязательной химической активацией. Аморфное фосфатирование допускается только для легких условий эксплуатации. Без этого порошок отвалится.
4. Как контролировать соли на поверхности по ГОСТ 9.402?
Стандарт упоминает соли как загрязнитель, но детальные методы их определения (Бресле, тест-полоски) лучше смотреть в ГОСТ Р ИСО 8502-6 и 8502-9. ГОСТ 9.402 задает требование, ISO дает методику.
5. Что делать, если прошло больше 16 часов после очистки?
Провести повторный контроль. Если вторичная коррозия отсутствует и параметры среды были в норме — можно красить (на свой страх и риск, лучше согласовать). Если есть следы коррозии — повторная очистка. Протокол обязателен.
6. Допускается ли влажная струйная очистка?
Да, п. 5.12.7.5. Но обязательно использование ингибиторов коррозии (таблица 11) и последующая промывка питьевой водой. Без ингибитора получите мгновенную ржавчину. После влажной очистки срок до окраски сокращается.
7. Где взять составы для травления и пассивации?
Приложение В (рекомендуемое). Там приведены рецептуры. Но современные импортные и российские концентраты работают по своим ТД. ГОСТ дает базу, ТД производителя — конкретику. Всегда приоритет у ТД, если она не противоречит ГОСТ.
Нужна помощь с подготовкой?
Если вы столкнулись с проблемами адгезии, подпленочной коррозией или спорами с заказчиком по качеству подготовки — пишите. Разберем вашу ситуацию, посмотрим протоколы, дадим заключение.
👉 Заказать консультацию по подготовке поверхностип. 3.1–3.9 (Термины) | п. 4.1–4.3 (Общие требования, климатика, сроки хранения) | п. 5.5, 5.6, Таблицы 3, 4 (Схемы подготовки) | п. 5.11 (Обезжиривание) | п. 5.12 (Очистка от окалины, степени очистки) | п. 5.14 (Фосфатирование) | п. 6.4, 6.5 (Контроль качества) | Приложение Б (Методы удаления загрязнений) | Приложение В (Составы растворов)
ℹ️ Примечание: Статья подготовлена в формате, адаптированном для быстрого восприятия технологами, инженерам ОТК и специалистами лабораторий.
Для официального применения и юридической значимости используйте полную редакцию стандарта на официальных порталах: docs.cntd.ru или gost.ru.
