Расчет расхода ЛКМ — это не теоретическая задача из учебника, а вопрос бюджета и сроков. Снабженец закладывает в смету 200 г/м², а по факту на стройке уходит 350 г/м². Технолог винит маляров, сметчик винит технолога, а заказчик видит только перерасход средств и срыв графика поставок.
В этой статье разберём, почему теоретический расход никогда не совпадает с реальным, какие коэффициенты потерь при окраске нужно учитывать и как рассчитать норму расхода краски на металл так, чтобы не пришлось докупать материал посреди объекта или списывать излишки. Никакой воды — только формулы, таблицы и инженерный подход.
Теоретический vs реальный расход: в чём разница?
Прежде чем считать, нужно чётко разделить два понятия, которые часто путают даже опытные снабженцы.
Теоретический расход — это количество материала, необходимое для получения заданной толщины сухого слоя на идеально гладкой поверхности без учёта потерь. Он указан в технической документации производителя и рассчитывается по формуле:
Rтеор = (DFT × ρ) / NVv
где:
- DFT — требуемая толщина сухого слоя (мкм)
- ρ — плотность материала (г/см³)
- NVv — объёмная доля нелетучих веществ (% об.)
Этот расчет расхода ЛКМ даёт базовую величину для сравнения материалов между собой, но не для закупки.
Реальный расход — это теоретический расход, умноженный на сумму всех коэффициентов потерь. Именно эта цифра должна быть в смете и заявке на закупку.
Формула: расчет расхода ЛКМ с коэффициентами потерь
Полная формула расчета расхода ЛКМ с учётом всех потерь выглядит так:
Rреал = Rтеор × (1 + K₁ + K₂ + K₃ + K₄ + K₅)
где каждый коэффициент отражает конкретный вид потерь:
| Коэффициент | Что учитывает | Типичное значение | Источник |
|---|---|---|---|
| K₁ | Потери на шероховатость поверхности | 0,05–0,15 | ВСН 426-86 |
| K₂ | Потери на перераспыл (зависит от метода) | 0,05–0,40 | ГОСТ Р ИСО 12944-7 |
| K₃ | Потери на ветер и условия площадки | 0,00–0,20 | ВСН 447-84 |
| K₄ | Потери на сложную геометрию конструкции | 0,05–0,25 | Практические данные |
| K₅ | Технологические потери (остатки в таре, шлангах) | 0,02–0,05 | Опыт применения |
Коэффициенты потерь: разбор каждого фактора
K₁ — Шероховатость поверхности (профиль Rz)

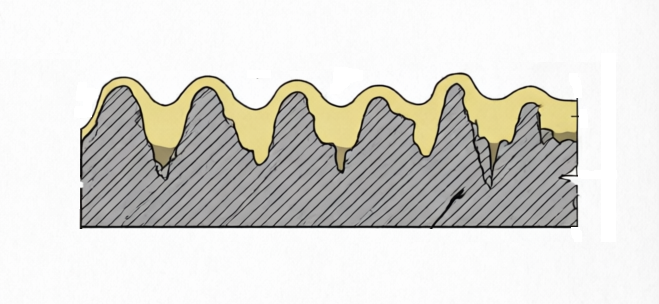

Абразивоструйная очистка создаёт профиль шероховатости (Rz). Грунт должен заполнить каждую впадину этого профиля. Чем выше Rz, тем больше материала уходит на «заполнение якоря».
| Профиль Rz, мкм | Коэффициент K₁ (только 1-й слой) | Когда применяется |
|---|---|---|
| 20–30 | 0,05 | Механизированная зачистка, St 3 |
| 30–50 | 0,08 | Стандартная Sa 2½, большинство грунтов |
| 50–75 | 0,12 | Усиленная струйная очистка, толстослойные системы |
| 75–100 | 0,15 | Специальная подготовка, экстремальные условия |
K₂ — Перераспыл (метод нанесения)
Это самый значимый коэффициент. Разница между кистью и пневматикой может достигать 30% расхода.
| Метод нанесения | Коэффициент K₂ | Примечание |
|---|---|---|
| Кисть / Валик | 0,05–0,10 | Минимальные потери, но низкая производительность |
| Безвоздушное распыление (БВР) | 0,05–0,15 | Оптимальный баланс скорости и потерь |
| Пневматическое распыление | 0,20–0,40 | Высокие потери на туман, зависит от давления и сопла |
| Окунание / Облив | 0,02–0,05 | Только для заводских условий, мелких деталей |
Данные основаны на ГОСТ Р ИСО 12944-7 и практических замерах на объектах.
K₃ — Ветер и условия площадки
При работе на открытом воздухе ветер уносит до 20% факела распыления. Этот коэффициент равен нулю только в закрытых цехах.
| Условия | Коэффициент K₃ |
|---|---|
| Закрытый цех, вентиляция | 0,00 |
| Открытая площадка, слабый ветер (<3 м/с) | 0,05 |
| Открытая площадка, средний ветер (3–6 м/с) | 0,10 |
| Сильный ветер (>6 м/с), высота >10 м | 0,15–0,20 |
K₄ — Сложность геометрии конструкции
Трубчатые решётки, фермы, мелкие элементы теряют значительно больше материала, чем сплошные листовые поверхности.
| Тип конструкции | Коэффициент K₄ |
|---|---|
| Сплошные листы, стенки резервуаров | 0,05 |
| Балки, колонны среднего размера | 0,10 |
| Фермы, трубчатые конструкции | 0,15–0,20 |
| Мелкие детали, ограждения, лестницы | 0,20–0,25 |
K₅ — Технологические потери
Остатки в ведрах, шлангах аппарата БВР, на стенках смесителя, проливы при переливании. Обычно составляют 2–5% и часто забываются сметчиками.
Пример №1: расчет расхода ЛКМ на 1 м² (балки, БВР, цех)
Выполним расчет расхода ЛКМ для одного слоя эпоксидного грунта.
Дано:
- Требуемая толщина: 120 мкм (DFT)
- Плотность: 1,50 г/см³
- Сухой остаток по объёму: 71%
- Метод: БВР на открытой площадке
- Конструкция: балки среднего размера
- Профиль Rz: 40 мкм
Шаг 1. Теоретический расход:
Rтеор = (120 × 1,50) / 71 = 253 г/м²
Шаг 2. Сумма коэффициентов:
- K₁ (Rz 40 мкм) = 0,08
- K₂ (БВР) = 0,10
- K₃ (открытая площадка) = 0,05
- K₄ (балки) = 0,10
- K₅ (технологические) = 0,03
- Сумма = 0,36
Шаг 3. Реальный расход:
Rреал = 253 × (1 + 0,36) = 344 г/м²
| Параметр | Значение | Разница |
|---|---|---|
| Теоретический расход (из ТД) | 253 г/м² | База |
| Реальный расход (с потерями) | 344 г/м² | +36% |
| Если заложить только теорию | Недозакупка 26% | ❌ Аварийная ситуация |
Пример №2: расчет расхода ЛКМ на 2 000 м² (многослойная система)
Теперь выполним расчет расхода ЛКМ для реального объекта с многослойной системой покрытия. Здесь важно помнить, что потеря на профиль (K₁) учитывается только для первого слоя.
Дано:
- Площадь металлоконструкций: 2 000 м²
- Тип конструкций: балки, колонны
- Метод нанесения: БВР
- Условия: закрытый цех
- Шероховатость: Rz 30–50 мкм
- Общая толщина покрытия: 110 мкм (грунт 40 мкм + эмаль 70 мкм)
- Теоретический расход грунта: 180 г/м² (при 40 мкм)
- Теоретический расход эмали: 160 г/м² (при 70 мкм)
Шаг 1. Первый слой (грунт, 40 мкм)
Коэффициенты для первого слоя:
- K₁ (Rz 30–50 мкм) = 0,08 ← только здесь
- K₂ (БВР) = 0,10
- K₃ (цех) = 0,00
- K₄ (балки, колонны) = 0,10
- K₅ (технологические) = 0,03
- Сумма K (слой 1) = 0,31
Rреал_грунт = 180 × (1 + 0,31) = 236 г/м²
На всю площадь: 236 × 2 000 = 472 кг
Шаг 2. Второй слой (эмаль, 70 мкм)
Коэффициенты для второго слоя:
- K₁ = 0,00 ← профиль уже заполнен грунтом
- K₂ (БВР) = 0,10
- K₃ (цех) = 0,00
- K₄ (балки, колонны) = 0,10
- K₅ (технологические) = 0,03
- Сумма K (слой 2) = 0,23
Rреал_эмаль = 160 × (1 + 0,23) = 197 г/м²
На всю площадь: 197 × 2 000 = 394 кг
Шаг 3. Итого на объект
| Слой | Теор. расход | Реал. расход | На 2 000 м² | Перерасход vs теория |
|---|---|---|---|---|
| Грунт (40 мкм) | 180 г/м² | 236 г/м² | 472 кг | +31% |
| Эмаль (70 мкм) | 160 г/м² | 197 г/м² | 394 кг | +23% |
| ИТОГО | 340 г/м² | 433 г/м² | 866 кг | +27% |
Типичные ошибки при расчёте расхода
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Использование теоретического расхода из ТД для сметы | Недозакупка 25–40%, остановка работ | Всегда применять коэффициенты потерь |
| Учёт K₁ (шероховатость) для всех слоёв | Перерасход 5–15% на втором и последующих слоях | K₁ = 0 для всех слоёв кроме первого |
| Игнорирование шероховатости для первого слоя | Недостаточная толщина в углублениях профиля | Учитывать Rz из протокола подготовки |
| Единый коэффициент для всей конструкции | Перерасход на плоских поверхностях, нехватка на сложных | Разбивать конструкцию на зоны по типу |
| Расчёт по массе без учёта плотности | Ошибка при переводе кг ↔ литры | Использовать плотность из ТД, проверять единицы |
| Неучёт межслойных интервалов | Перерасход из-за необходимости обмыва | Соблюдать окна перекрытия по ТД производителя |
Заключение
Грамотный расчет расхода ЛКМ — это не константа из паспорта материала, а расчётная величина, зависящая от пяти переменных. Теоретический расход нужен для сравнения материалов. Реальный расход с коэффициентами потерь — для сметы и закупки.
Как снабженец или сметчик, вы обязаны закладывать в заявку не цифру из ТД, а результат расчёта с учётом конкретных условий объекта. Как технолог — вы обязаны предоставить эти коэффициенты и обосновать их заказчику.
Нужна помощь с расчётом расхода для конкретного проекта или аудитом существующей сметы?
Пишите, разберём вашу ситуацию с реальными цифрами.
Список литературы
- ВСН 426-86. Ведомственные строительные нормы. Проектирование противокоррозионной защиты стальных строительных конструкций.
- ВСН 447-84. Технология противокоррозионной защиты стальных строительных конструкций.
- ГОСТ Р ИСО 12944-7-2023. Лакокрасочные материалы и лакокрасочные покрытия. Защита от коррозии стальных конструкций системами защитных покрытий. Часть 7. Выполнение работ по нанесению покрытий.
- Семенова И.В., Флорианович Г.М., Хорошилов А.В. Коррозия и защита от коррозии. — М.: Физматлит, 2002.
📎 Для официального применения используйте полное издание стандартов на порталах docs.cntd.ru или gost.ru.
