🎨 Виды лакокрасочных материалов: От ГОСТ до ISO 12944
Объединяем старый и новый подходы: классификация по ГОСТ 9825-73, механизмы отверждения по ISO 12944-5, подбор систем для категорий C1-CX и Im1-Im3.
Виды лакокрасочных материалов — это не просто маркетинговые названия (эпоксидная, полиуретановая, алкидная). В промышленной антикоррозионной защите выбор материала диктуется суровой химией процессов и категорией коррозионной нагрузки. Согласно международному стандарту ISO 12944 (в РФ — серия ГОСТ 34667), неправильный подбор типа пленкообразующего для конкретной среды ведет к разрушению покрытия за 1-2 года вместо запланированных 15 лет.
В этой статье мы объединяем два подхода: классическую классификацию по ГОСТ 9825-73 (буквенные коды ЭП, УР, ПФ) и современную систему ISO 12944-5 (механизмы отверждения, коррозионные категории). Вы получите полное руководство по выбору ЛКМ с таблицами подбора, преимуществами/недостатками и практическими рекомендациями.
Основные термины и определения по ГОСТ 28246-2006
Прежде чем переходить к классификации, важно чётко понимать терминологию. Согласно ГОСТ 28246-2006:
| Термин | Определение |
|---|---|
| Лакокрасочный материал (ЛКМ) | Жидкий, пастообразный или порошковый материал, образующий при нанесении покрытие с защитными, декоративными или специальными свойствами |
| Пленкообразующее вещество | Нелетучая часть ЛКМ, образующая лакокрасочное покрытие |
| Эмаль | Пигментированный ЛКМ с пленкообразующим в виде раствора в органических растворителях |
| Краска | Пигментированный ЛКМ на основе олифы или водной дисперсии |
| Грунтовка | ЛКМ для улучшения адгезии и защитных свойств системы покрытий |
| Растворитель | Жидкость, полностью растворяющая пленкообразующее |
| Разбавитель | Жидкость для доведения ЛКМ до рабочей вязкости (не растворяет) |
| Сухой остаток (ОСН) | Объёмная доля нелетучих веществ, остающихся после испарения растворителей |
| Тиксотропность | Свойство снижать вязкость при механическом воздействии и загустевать в покое |
Классификация: ГОСТ 9825-73 vs ISO 12944-5
Существует два основных подхода к классификации ЛКМ:

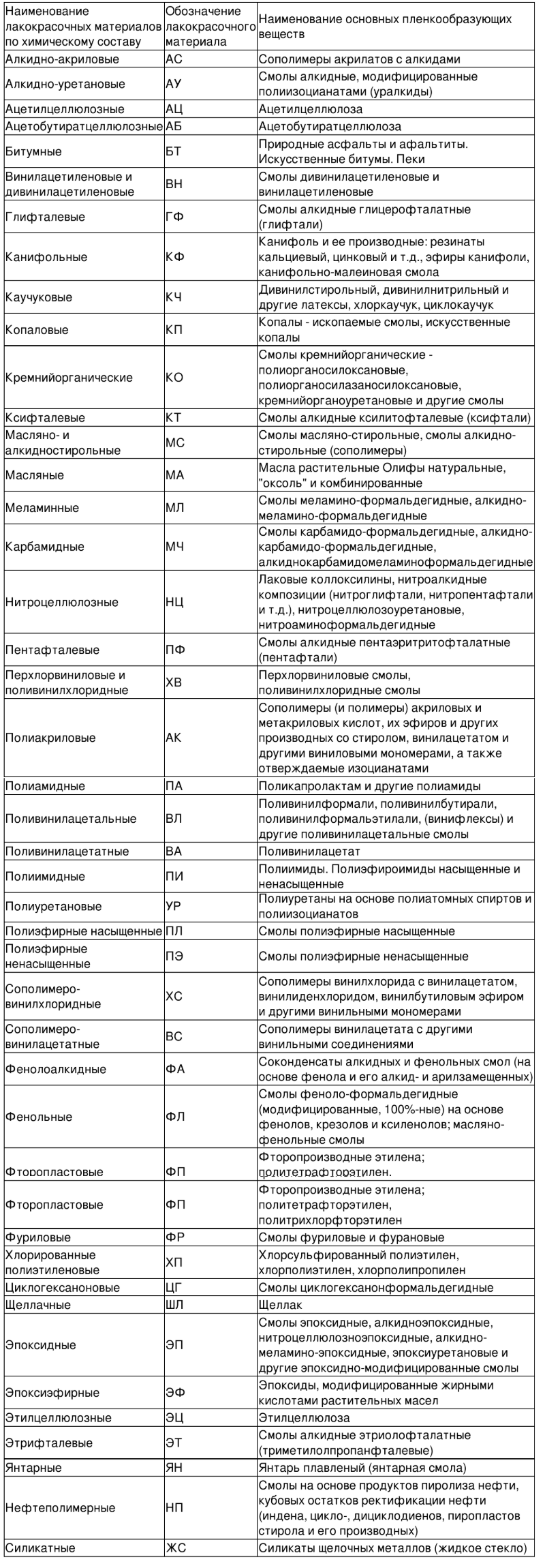

Подход 1: ГОСТ 9825-73 (буквенные коды)
Согласно ГОСТ 9825-73, обозначение ЛКМ состоит из 5 групп знаков. Вторая группа (две буквы) указывает на химический состав пленкообразующего:
| Код | Тип пленкообразующего | Пример |
|---|---|---|
| ЭП | Эпоксидные смолы | Эмаль ЭП-140 |
| УР | Полиуретановые | Эмаль УР-1128 |
| ПФ | Пентафталевые (алкидные) | Эмаль ПФ-115 |
| ГФ | Глифталевые (алкидные) | Грунтовка ГФ-021 |
| АК | Полиакриловые | Эмаль АК-171 |
| ХВ | Перхлорвиниловые | Эмаль ХВ-124 |
| КО | Кремнийорганические | Эмаль КО-811 |
| НЦ | Нитроцеллюлозные | Нитроэмаль НЦ-132 |
Подход 2: ISO 12944-5 (механизмы отверждения)
Международный стандарт ISO 12944-5 делит все виды лакокрасочных материалов на три большие группы по механизму формирования пленки. Это знание критично для технолога, чтобы понимать, как материал будет сохнуть и какие условия нужны на объекте.
3 механизма отверждения (ISO 12944-5)
| Механизм (ISO 12944-5) | Суть процесса | Типичные связующие (ГОСТ) |
|---|---|---|
| 4.1 Воздушная сушка | Испарение растворителя + реакция с кислородом воздуха | Алкидные (ПФ, ГФ), уретано-алкидные, эпоксиэфирные |
| 4.2 Физическое высыхание | Только испарение растворителя или воды. Процесс обратим. | Хлоркаучуковые (ХВ), виниловые (PVC), акриловые (АК), битумные |
| 4.3 Химическое отверждение | Реакция между основой и отвердителем (сшивка). Необратимо. | Эпоксидные (ЭП), полиуретановые (УР), этилсиликатные (цинковые) |

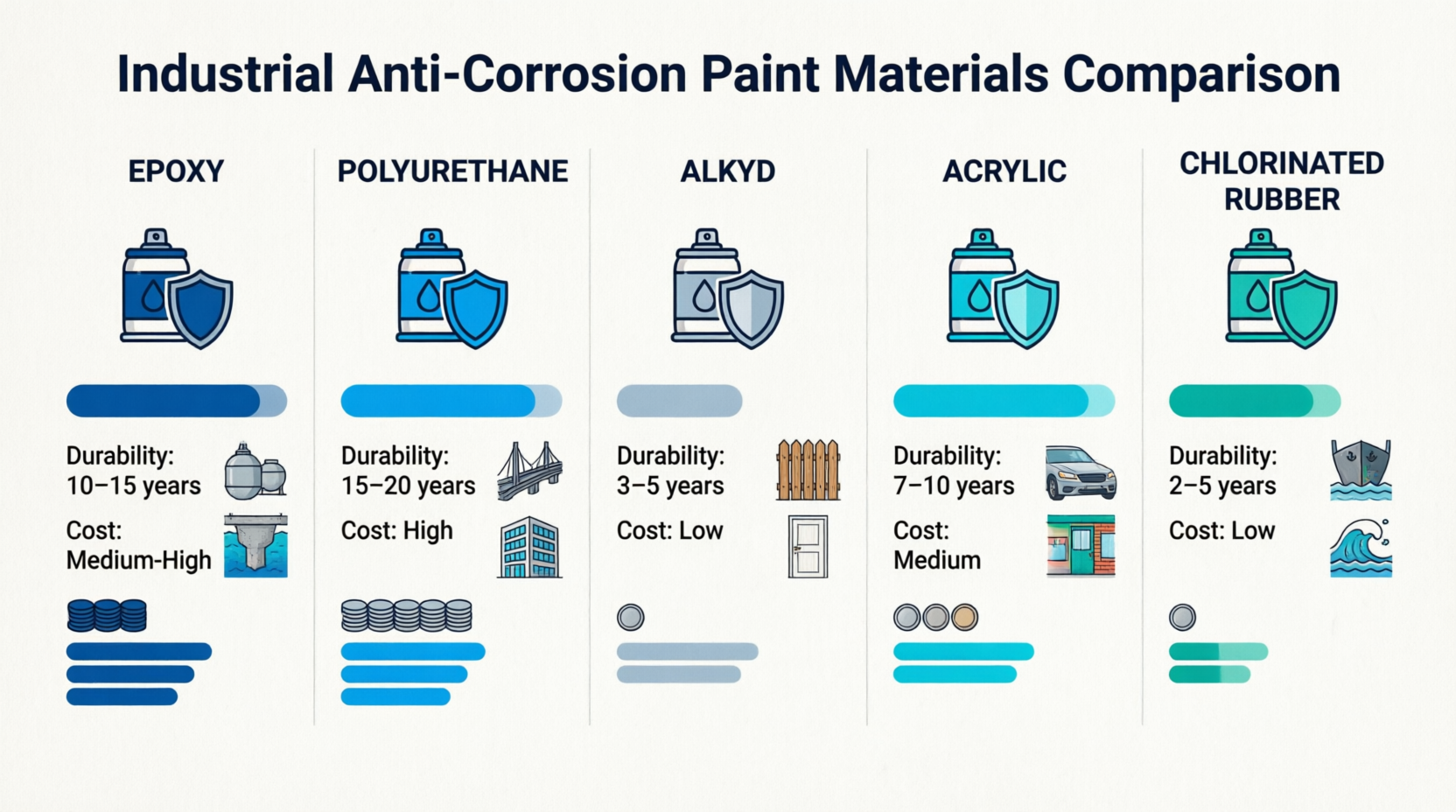

Эпоксидные ЛКМ (ЭП): детальный разбор
Виды лакокрасочных материалов на основе эпоксидных смол — это «рабочая лошадка» промышленной антикоррозионной защиты. Они составляют до 70% всех покрытий в нефтегазовой и химической отраслях.
Механизм отверждения
Химическая реакция сшивки между эпоксидной смолой и отвердителем (амины, полиамиды). Образует трёхмерную сетчатую структуру с высокой плотностью поперечных связей. Относится к п. 4.3.1 ISO 12944-5.
| Преимущества | Недостатки |
|---|---|
| ✓ Отличная адгезия к металлу, бетону | ✗ Меление на солнце (деструкция УФ) |
| ✓ Высокая механическая прочность | ✗ Двухкомпонентность (смешение перед нанесением) |
| ✓ Высокий сухой остаток (60-100%) | ✗ Жёсткие требования к температуре (+10°C и выше) |
| ✓ Толщина слоя до 150-200 мкм за раз | ✗ Ограниченная жизнеспособность после смешения |
| ✓ Превосходная водостойкость | ✗ Жёсткие межслойные интервалы |
| ✓ Стойкость к нефти, растворителям, кислотам | ✗ Высокие требования к подготовке поверхности (Sa 2½) |
| ✓ Высокая химическая стойкость | ✗ Нельзя оставлять на солнце без укрытия >30 дней |
Область применения
- Внутренние поверхности резервуаров с нефтью и нефтепродуктами
- Подводная часть судов и морских платформ
- Химически агрессивные среды (кислоты, щёлочи)
- Бетонные полы производственных помещений
- Промежуточные слои в атмосферных системах (под полиуретан)
- Грунты и промежуточные слои для категорий C3, C4, C5, Im1-Im3
Полиуретановые ЛКМ (УР): атмосферостойкость
Виды лакокрасочных материалов на основе полиуретанов — это премиум-сегмент для атмосферостойких финишных покрытий. Если нужно максимальная долговечность и декоративность — это полиуретан.
Механизм отверждения
Химическая реакция между полиолом и полиизоцианатом (п. 4.3.2 ISO 12944-5). Образует эластичную, но прочную плёнку с высокой плотностью сшивки.
| Преимущества | Недостатки |
|---|---|
| ✓ Превосходная УФ-стойкость (не мелеет) | ✗ Высокая стоимость |
| ✓ Отличная износостойкость и эластичность | ✗ Токсичность при нанесении |
| ✓ Высокий глянец (до 90%) | ✗ Чувствительность к влажности |
| ✓ Стойкость к растворителям и нефтепродуктам | ✗ Двухкомпонентность |
| ✓ Толщина слоя до 1-2 мм (толстослойные) | ✗ Сложность ремонта (только совместимые материалы) |
| ✓ Зимние марки (нанесение до -15°C) | ✗ Жёсткие межслойные интервалы |
| ✓ Превосходные декоративные свойства | ✗ Высокие требования к подготовке поверхности |
Алифатические vs Ароматические
- Алифатические: Отличная стойкость к УФ, сохраняют глянец и цвет. Идеальны для верхних слоев в атмосфере.
- Ароматические: Быстрее сохнут, но желтеют на солнце. Только для внутренних работ или подвалов.
Область применения
- Финишные покрытия мостов, металлоконструкций, кранов
- Кузова транспортных средств, вагонов
- Внутренние поверхности ёмкостей для химпродуктов
- Полы с высокой механической нагрузкой
- Атмосферостойкие покрытия в агрессивных средах
Алкидные ЛКМ (ПФ, ГФ): экономичное решение
Виды лакокрасочных материалов на основе алкидных смол (пентафталевые ПФ, глифталевые ГФ) — это самый массовый сегмент для объектов в чистой атмосфере. Эмаль ПФ-115 — лидер продаж в России уже 50 лет.
Механизм отверждения
Окисление кислородом воздуха сопряжённых двойных связей (п. 4.1 ISO 12944-5). Процесс ускоряют сиккативы (соли металлов: кобальт, свинец, марганец).
| Преимущества | Недостатки |
|---|---|
| ✓ Однокомпонентность (готова к применению) | ✗ Длительное высыхание (24-48 часов) |
| ✓ Низкая стоимость | ✗ Большое содержание ЛОС (растворителей) |
| ✓ Простота нанесения и ремонта | ✗ Толщина слоя не более 30-40 мкм |
| ✓ Хорошая адгезия к металлу и дереву | ✗ Низкая водостойкость и химстойкость |
| ✓ Широкий диапазон температур нанесения (+5…+35°C) | ✗ Срок службы 3-5 лет (против 10-15 у эпоксидов) |
| ✓ Хорошая межслойная адгезия | ✗ Не рекомендуются для погружения в воду |
Область применения
- Металлоконструкции в чистой атмосфере (сельская местность)
- Деревянные поверхности (окна, двери)
- Временная защита (консервационные покрытия)
- Объекты с ограниченным бюджетом
- Категории C2-C3 (низкая и средняя коррозионная активность)
Акриловые и хлоркаучуковые ЛКМ
Акриловые ЛКМ (АК)
Виды лакокрасочных материалов на основе полиакрилатов занимают нишу между алкидными и полиуретановыми по цене и качеству. Относятся к физическому высыханию (п. 4.2.1 ISO 12944-5).
| Характеристики | Значение |
|---|---|
| Механизм | Физическое высыхание / химическое отверждение |
| Атмосферостойкость | Отличная (не уступает полиуретанам) |
| Декоративность | Высокая, стабильность цвета |
| Быстрое высыхание | 1-2 часа до отлипа |
| Эластичность | Достаточно высокая, стойкость к удару |
| Недостаток | Низкая стойкость к растворителям |
| Сухой остаток | Низкий (требуется много слоев) |
Применение: финишные покрытия в атмосфере, авторемонт, декоративная отделка, категории C2-C4.
Хлоркаучуковые ЛКМ (ХВ)
ЛКМ на основе хлоркаучука и перхлорвиниловых смол — специализированные материалы для водной среды. Физическое высыхание (п. 4.2.1).
| Характеристики | Значение |
|---|---|
| Механизм | Физическое испарение растворителей |
| Высыхание | 30-60 минут (очень быстрое) |
| Водостойкость | Отличная |
| Кислотостойкость | Хорошая |
| Щелочестойкость | Хорошая |
| Температурный интервал | Практически не ограничен |
| Недостатки | Деструкция на свету, низкий сухой остаток |
| Стойкость к растворителям | Низкая |
Применение: подводная часть судов, химически агрессивные среды, временная защита, категории Im1-Im2.
Цинконаполненные грунты: требования ISO
Отверждаются влагой воздуха (п. 4.3.3 ISO 12944-5). Обеспечивают катодную защиту стали.
Типы цинконаполненных грунтов
- Этилсиликатные (ESI): Отверждаются влагой воздуха. Требуют высокой влажности для полимеризации.
- Эпоксидные (ЭП): Двухкомпонентные. Проще в нанесении, менее требовательны к влажности.
- Полиуретановые (УР): Однокомпонентные. Отверждаются влагой воздуха.
Применение
- Категории C4, C5, Im1-Im3
- Подготовка поверхности Sa 2½
- Толщина слоя до 80 мкм
- Требуют перекрытия эпоксидным или полиуретановым слоем
Коррозионные среды C1-CX и Im1-Im3
Чтобы правильно выбрать виды лакокрасочных материалов, нужно определить категорию коррозионной активности среды. ГОСТ 34667.2-2020 (ISO 12944-2) делит их на атмосферные и водные/почвенные.
Атмосферные категории (C1-CX)
| Категория | Типичная среда | Потеря массы стали (мкм/год) | Рекомендуемые системы |
|---|---|---|---|
| C1 Очень низкая | Отапливаемые офисы, школы | <1,3 | Защита не требуется (только декор) |
| C2 Низкая | Сельская местность, неотапливаемые склады | 1,3-25 | Алкидные (ПФ), Акриловые (АК) Толщина 80-120 мкм |
| C3 Средняя | Городская атмосфера, производства с высокой влажностью | 25-50 | Эпоксидные (ЭП) или Алкид + Полиуретан 120-160 мкм |
| C4 Высокая | Химзаводы, прибрежные верфи, бассейны | 50-80 | ЭП грунт + ЭП/ПУ промежуточный + ПУ финиш 160-240 мкм |
| C5 Очень высокая | Морские шельфы, агрессивная химия, постоянный конденсат | 80-200 | Цинк-силикатный грунт + ЭП + ПУ 200-320 мкм |
| CX Экстремальная | Морские районы с экстремальной влажностью, тропики | 200-700 | Многослойные системы НТСП до 320-500 мкм |
Категории для воды и грунта (Im1-Im3)
Для погружения в воду и грунт (ГОСТ 34667.2, Таблица 2):
- Im1 (Пресная вода): Гидросооружения. Эпоксидные каменноугольные (Coal Tar Epoxy) или чистые ЭП.
- Im2 (Морская вода без катодной защиты): Свайные конструкции. Эпоксидные + цинконаполненные грунты.
- Im3 (Грунт): Подземные трубопроводы. Битумные, Эпоксидные, Полиуретановые.
- Im4 (Морская вода с катодной защитой): Гидротехнические сооружения с дополнительной электрохимической защитой.
Подбор систем по условиям эксплуатации
Согласно ГОСТ 9825-73, третья группа знаков в обозначении ЛКМ указывает на преимущественное назначение (цифра от 1 до 9):
| Код | Условия эксплуатации | Рекомендуемые типы ЛКМ | Толщина (мкм) |
|---|---|---|---|
| 1 | Атмосферостойкие (открытые площадки) | УР, АК, ПФ | 80-160 |
| 2 | Ограниченно атмосферостойкие (под навесом) | ПФ, ГФ, АК | 60-120 |
| 4 | Водостойкие (пресная/морская вода) | ЭП, ХВ, КО | 200-400 |
| 6 | Маслобензостойкие | ЭП, УР | 150-300 |
| 7 | Химически стойкие (кислоты, щёлочи) | ЭП, УР, ХВ | 200-500 |
| 8 | Термостойкие (выше +60°C) | КО, силиконы | 40-80 |
- Атмосфера (мосты, металлоконструкции): грунт ЭП + эмаль УР (долговечность 10-15 лет)
- Подводная часть: протекторный грунт ЭП + эмаль ХВ/ЭП
- Резервуары с нефтью: эпоксидные ЛКМ (химстойкость к нефтепродуктам)
- Бетонные полы: эпоксидные или полиуретановые составы
- Эконом-вариант: грунт ГФ-021 + эмаль ПФ-115 (3-5 лет службы)
- Химически агрессивные среды: цинконаполненный грунт + эпоксидный промежуточный + полиуретановый финиш
FAQ: 15 вопросов инженера-технолога
1. Можно ли использовать алкидную эмаль для резервуара с морской водой?
Нет. Согласно ISO 12944-5, алкидные покрытия не стойки к постоянному погружению (иммерсии) и щелочным средам. Для категории Im2 требуются эпоксидные или полиуретановые системы. Алкиды быстро разрушаются в воде из-за омыления.
2. Почему эпоксидный грунт нельзя оставлять на солнце без финиша?
Эпоксидные смолы (п. 4.3.1 ISO 12944-5) разрушаются под действием УФ-излучения. Пленка мелеет, пигменты выступают на поверхность, защитный барьер нарушается. Требуется укрытие алифатическим полиуретаном, который не желтеет и сохраняет глянец.
3. Какое минимальное содержание цинка должно быть в грунте?
Согласно п. 5.2 ISO 12944-5, в нелетучей части (сухой пленке) цинковой пыли должно быть не менее 80% по массе. Только при этом условии работает принцип катодной защиты. Пигмент должен соответствовать ISO 3549.
4. Что такое НТСП (NDFT) по ISO 12944?
Номинальная толщина сухой пленки (Nominal Dry Film Thickness). Это целевая толщина слоя или всей системы, необходимая для достижения заданного срока службы. Контролируется по правилу 80/20 (по ГОСТ Р ИСО 12944-7): 90% замеров ≥ номинала, остальные 10% ≥ 90% от номинала.
5. В чем разница между ароматическим и алифатическим полиуретаном?
Алифатический не желтеет и держит глянец на УФ (идеален для фасадов, мостов). Ароматический быстро желтеет, поэтому применяется только для внутренних поверхностей (емкости, трубы в тоннелях). Алифатические дороже, но обеспечивают лучшую атмосферостойкость.
6. Как определить категорию коррозионной активности на объекте?
По ГОСТ 34667.2 (ISO 12944-2) ее можно определить путем экспонирования стандартных образцов стали и цинка на 1 год (замер потери массы) или косвенно — по таблицам типичных сред (влажность, наличие SO2, хлоридов). Для точной классификации лучше использовать оба метода.
7. Совместимы ли полиуретановые ЛКМ с эпоксидными?
Да, это классическая связка по ISO 12944-5. Эпоксид обеспечивает адгезию и антикоррозионный барьер, а полиуретан — УФ-стойкость и декоративность. Главное — соблюдать межслойный интервал, указанный в ТД производителя (обычно 12-16 часов минимум, 7 суток максимум без шлифовки).
8. Чем эмаль отличается от краски по ГОСТ?
Эмаль — ЛКМ с пленкообразующим в виде раствора в органических растворителях. Краска — на основе олифы или водной дисперсии. Эмали более стойкие и декоративные, краски дешевле и проще в нанесении, но уступают в долговечности.
9. Что такое сухой остаток ЛКМ?
Это объёмная доля нелетучих веществ (ОСН), остающихся после испарения растворителей. Чем выше ОСН, тем толще слой получается из одного нанесения. У эпоксидных — 60-100%, у алкидных — 40-60%, у акриловых — 30-50%.
10. Можно ли наносить полиуретан на эпоксидный грунт?
Да, это классическая система: эпоксидный грунт (адгезия + защита) + полиуретановая эмаль (атмосферостойкость + декор). Межслойная адгезия отличная при соблюдении межслойной выдержки. Эпоксид должен быть полностью отвержден перед нанесением полиуретана.
11. Какой ЛКМ выбрать для резервуара с водой?
Для питьевой воды — эпоксидные ЛКМ с гигиеническим сертификатом. Для технической воды — эпоксидные или хлоркаучуковые. Толщина покрытия — не менее 200-300 мкм. Для морской воды — цинконаполненный грунт + эпоксидный промежуточный.
12. Что значит маркировка ПФ-115?
ПФ — пентафталевая смола (алкидная), 1 — атмосферостойкая (для наружных работ), 15 — порядковый номер. Это самая массовая эмаль общего назначения в России с 1970-х годов.
13. Можно ли красить алкидной краской по эпоксидному грунту?
Не рекомендуется. Алкидные ЛКМ содержат растворители, которые могут набухать эпоксидное покрытие. Лучше использовать совместимые системы: эпоксид-эпоксид или эпоксид-полиуретан. Если необходимо — выдержать эпоксид минимум 7 суток и проверить адгезию.
14. Какой ЛКМ самый долговечный?
Полиуретановые и эпоксидные системы в атмосфере служат 10-15 лет, в погружении — 5-10 лет. Алкидные — 3-5 лет. Хлоркаучуковые — 2-3 года (без укрытия). Цинконаполненные грунты + эпоксид + полиуретан — до 20 лет в агрессивных средах.
15. Что такое тиксотропность ЛКМ?
Это свойство снижать вязкость при механическом воздействии (перемешивании, нанесении) и загустевать в покое. Тиксотропные ЛКМ не стекают с вертикальных поверхностей, позволяют наносить толстые слои без потёков. Важно для безвоздушного распыления и работы с вертикальными поверхностями.
📎 Нормативная база и инструменты
Основные стандарты, использованные в статье:
- ГОСТ 34667.2-2020 (ISO 12944-2:2017) — Классификация условий окружающей среды
- ГОСТ 34667.5-2021 (ISO 12944-5:2019) — Защитные лакокрасочные системы
- ГОСТ 28246-2006 — Термины и определения ЛКМ
- ГОСТ 9825-73 — Классификация и обозначение ЛКМ
- ГОСТ 9.032-74 — Классификация покрытий по внешнему виду
- ISO 3549 — Пигменты цинковой пудры для красок
📚 Для официального применения используйте полные тексты стандартов на порталах docs.cntd.ru или gost.ru.
🧮 Инженерные калькуляторы для проектировщиков:
- → Калькулятор расхода ЛКМ и потерь
- → Калькулятор точки росы (по ISO 8502-4)
- → Перевод ТСС в ТМС (толщина мокрого слоя)
- → Калькулятор подбора системы покрытий
Нужна помощь с подбором системы покрытий по ISO 12944 для вашего объекта?
Проведем аудит, рассчитаем НТСП и спецификацию материалов.
Список литературы
- ГОСТ 34667.2-2020 (ISO 12944-2:2017). Материалы лакокрасочные. Защита стальных конструкций от коррозии при помощи лакокрасочных систем. Часть 2. Классификация условий окружающей среды.
- ГОСТ 34667.5-2021 (ISO 12944-5:2019). Защитные лакокрасочные системы.
- ISO 12944-5:2018. Paints and varnishes — Corrosion protection of steel structures by protective paint systems — Part 5: Protective paint systems.
- ГОСТ 28246-2006. Материалы лакокрасочные. Термины и определения.
- ГОСТ 9825-73. Материалы лакокрасочные. Классификация и обозначения.
- Семенова И.В., Флорианович Г.М., Хорошилов А.В. Коррозия и защита от коррозии. — М.: Физматлит, 2002.
📎 Для официального применения используйте полное издание стандартов на порталах docs.cntd.ru или gost.ru.
