Формы коррозии металлов: визуальная диагностика и фото-эталоны.

Формы коррозии определяют не только внешний вид дефекта, но и механизм его развития, скорость разрушения и методы борьбы с ним. Правильная идентификация типа коррозионного поражения является основой для выбора эффективных методов защиты и ремонта.

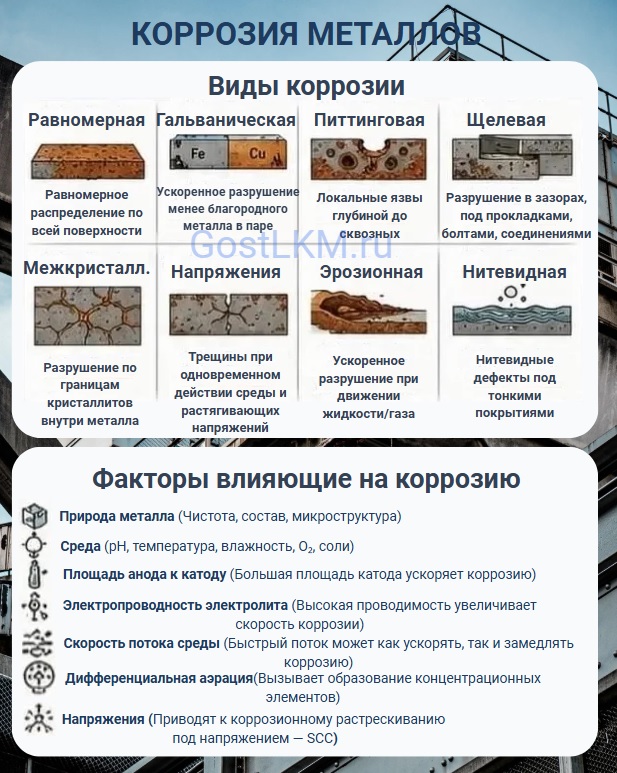

В данном материале рассматриваются 8 основных форм коррозии, принятых в международной практике (NACE/AMPP) и закрепленных в ГОСТ 9.106-2021. Для каждого вида приведено описание механизма, характерные признаки и рекомендации по устранению.

1. Равномерная коррозия: предсказуемое утонение

Механизм: Электрохимическое растворение металла происходит с приблизительно одинаковой скоростью по всей открытой поверхности. Анодные и катодные участки постоянно меняются местами, что приводит к монотонному уменьшению толщины стенки.

Визуальные признаки:

• Поверхность покрыта сплошным слоем продуктов коррозии (ржавчины, оксидов).
• После очистки видна общая шероховатость без глубоких локальных язв.
• Толщина металла уменьшается равномерно по всей площади.

Опасность: Низкая. Данный вид коррозии легко прогнозируется. При проектировании закладывается «припуск на коррозию» (обычно 1–3 мм). Катастрофические отказы случаются редко при условии регулярного мониторинга толщины.

Область применения: Открытые атмосферные конструкции из углеродистой стали без защитных покрытий; внутренние стенки трубопроводов водоснабжения; резервуары хранения воды.

Метод борьбы: Барьерные лакокрасочные покрытия (ЛКМ), увеличение толщины стенки (коррозионный припуск), ингибиторы в замкнутых системах.

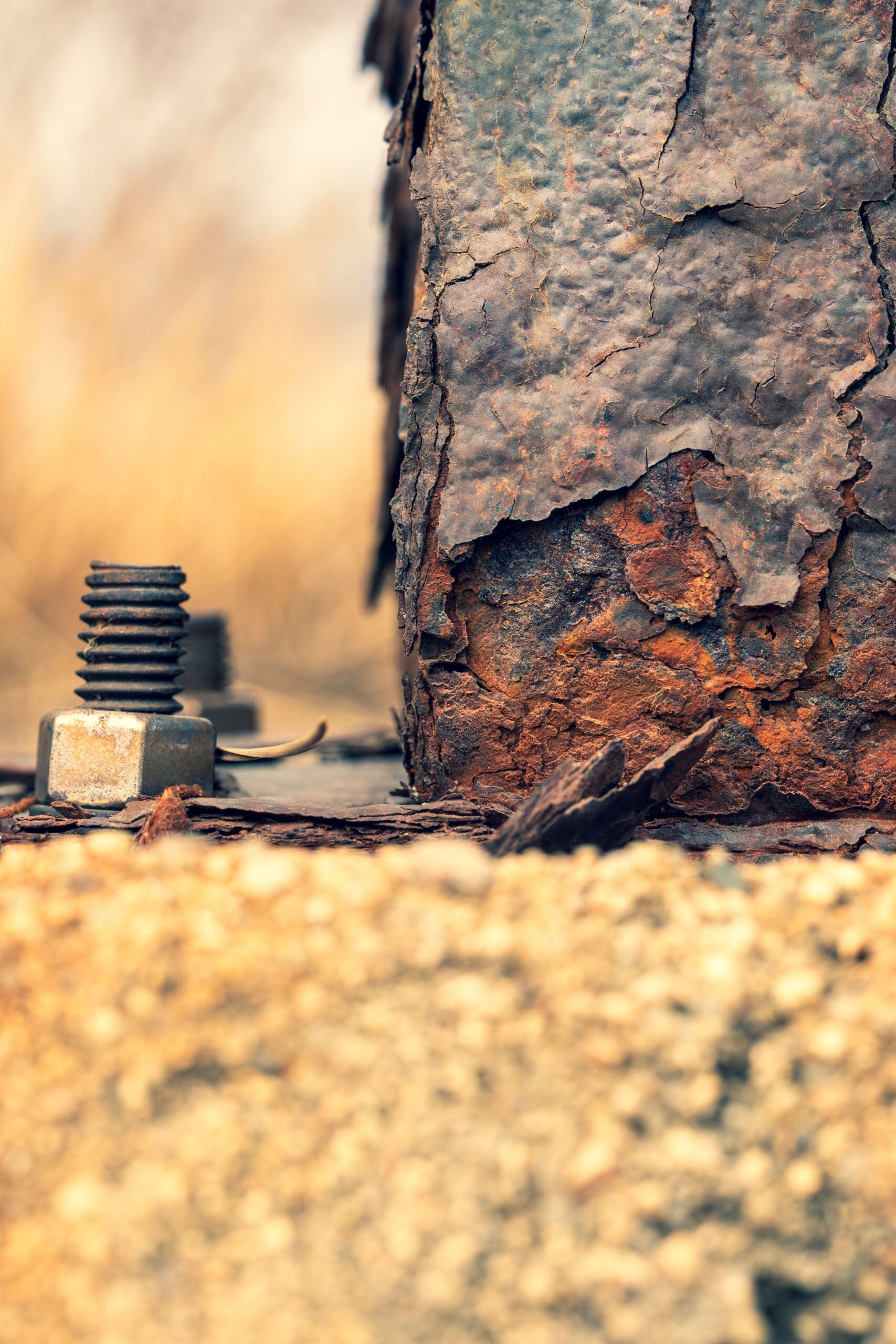

2. Гальваническая (контактная) коррозия: ошибка пары металлов

Механизм: Возникает при электрическом контакте двух разнородных металлов в присутствии электролита (влаги). Менее благородный металл (анод) разрушается ускоренно, защищая более благородный (катод). Скорость зависит от разности потенциалов в гальваническом ряду и соотношения площадей: чем больше площадь катода и меньше площадь анода, тем быстрее разрушение.

Визуальные признаки:

• Интенсивное разрушение одного из металлов в зоне контакта.
• Второй металл остается практически неизменным или даже очищается от оксидов.
• Коррозия локализована строго в месте соединения или вблизи него.

Опасность: Высокая. Может привести к быстрому разрушению крепежа, фланцев или обшивки. Особенно опасна в морских условиях.

Область применения: Болтовые соединения сталь+алюминий, стальные винты в медных листах, контакт оцинковки с нержавейкой во влажной среде.

Метод борьбы: Электрическая изоляция разнородных металлов (диэлектрические прокладки, шайбы), использование герметиков для исключения попадания влаги, подбор пар с близкими потенциалами.

3. Питтинговая (точечная) коррозия: скрытая угроза

Механизм: Локализованное разрушение с образованием каверн (питтов), глубина которых (h) значительно превышает диаметр входа (d). Внутри питта формируется кислая среда с высокой концентрацией хлоридов, которая самоподдерживается (автокатализ).

Визуальные признаки:

• Мелкие точки на поверхности, часто скрытые под бугристыми продуктами коррозии.
• При вскрытии обнаруживаются глубокие узкие каналы или полости под поверхностью.
• Основная масса металла выглядит неповрежденной.

Опасность: Критическая. Трудно обнаруживается при визуальном контроле. Приводит к сквозным свищам при минимальной общей потере массы. Инициирует усталостные трещины.

Область применения: Нержавеющие стали (AISI 304, 316) в средах с хлоридами (морская вода, реагенты), алюминиевые сплавы, оцинкованная сталь в условиях конденсата.

Метод борьбы: Использование сталей с повышенной стойкостью к питтингу (дуплексные, с высоким содержанием Mo), контроль чистоты поверхности (удаление солей), катодная защита.

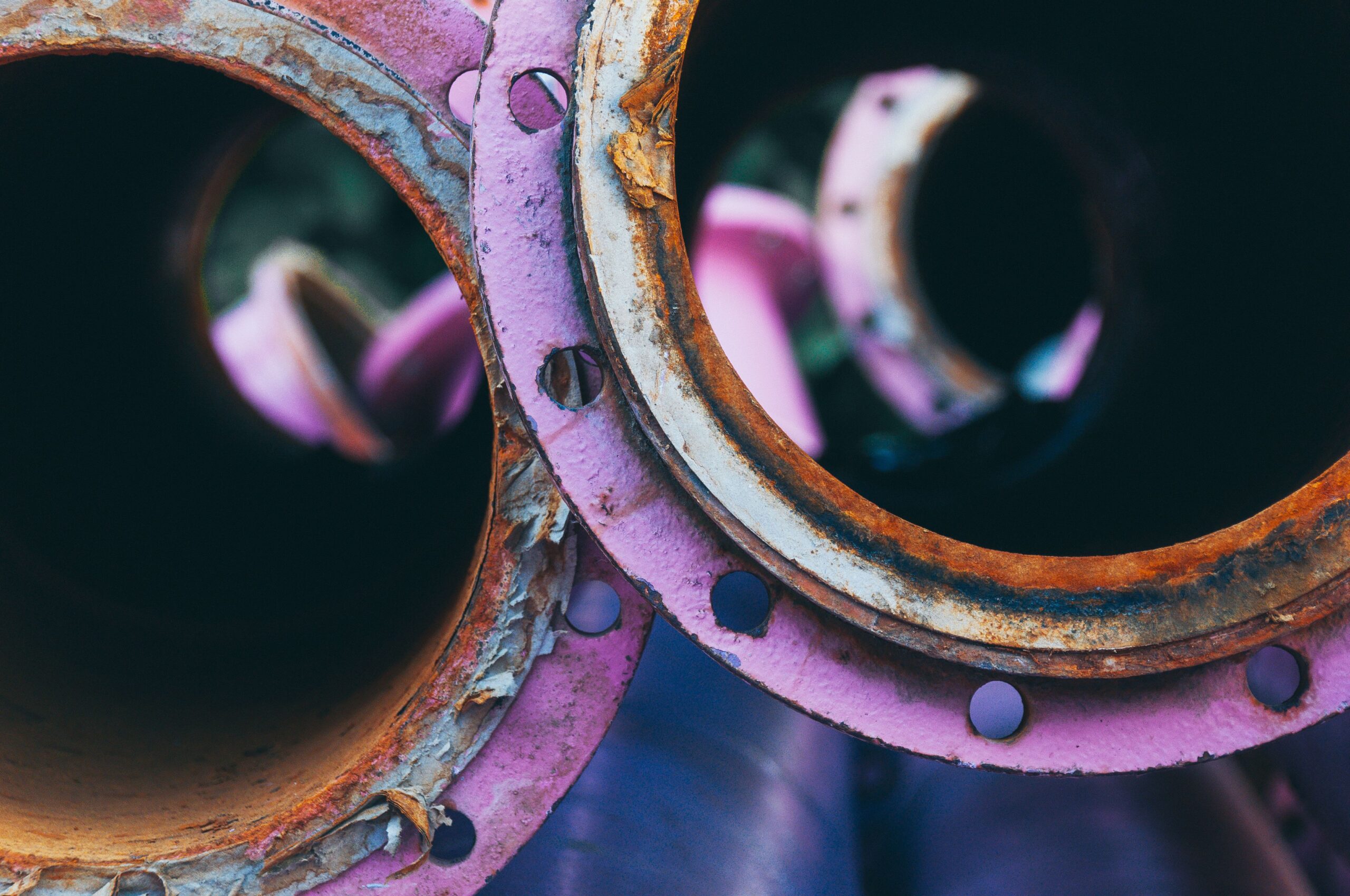

4. Щелевая коррозия: разрушение в зазорах

Механизм: Разновидность питтинговой коррозии, возникающая в зазорах шириной 0,025–0,1 мм, куда проникает электролит, но затруднен доступ кислорода. Дефицит кислорода внутри щели делает эту зону анодной по отношению к внешней поверхности (катоду). Накопление ионов Cl^— и падение pH ускоряют разрушение.

Визуальные признаки:

• Разрушение под прокладками, головками болтов, в нахлестах листов, под изоляцией.
• Внешне конструкция может выглядеть чистой, но при разборке узла обнаруживается сильная коррозия и скопление рыхлых продуктов.

Опасность: Высокая. Скрытое течение процесса. Приводит к внезапным разгерметизациям фланцев и ослаблению резьбовых соединений.

Область применения: Фланцевые соединения трубопроводов, резьбовой крепеж, места контакта изоляции с металлом (CUI — Corrosion Under Insulation), зазоры в конструкциях мостов.

Метод борьбы: Конструктивное исключение зазоров (сплошной сварной шов вместо нахлеста), использование непористых прокладок, герметизация стыков, правильный монтаж изоляции.

5. Межкристаллитная коррозия (МКК): потеря прочности без видимых признаков

Механизм: Избирательное растворение металла по границам зерен вследствие образования анодных участков (например, зон, обедненных хромом в нержавеющих сталях из-за выделения карбидов). Зерна остаются пассивными, но связь между ними разрушается.

Визуальные признаки:

• Поверхность металла может оставаться гладкой и блестящей.
• При ударе или нагрузке материал рассыпается на отдельные зерна или теряет прочность.
• Часто сопровождается изменением цвета в зоне термического влияния сварного шва (цвета побежалости).

Опасность: Критическая. Внезапное хрупкое разрушение без пластической деформации. Невозможно обнаружить визуально без специальных методов (капиллярный контроль, металлография).

Область применения: Зоны термического влияния сварных швов аустенитных нержавеющих сталей (если не проведена стабилизация или закалка), дюралюмины после неправильной термообработки.

Метод борьбы: Использование стабилизированных сталей (с Ti, Nb), правильная термообработка после сварки, контроль режимов сварки.

6. Коррозионное растрескивание под напряжением (SCC)

Механизм: Совместное действие статических растягивающих напряжений (остаточных от сварки или внешних от нагрузки) и специфической коррозионной среды. Трещины распространяются перпендикулярно направлению напряжений.

Визуальные признаки:

• Тонкие, часто неразветвленные трещины на поверхности.
• Отсутствие значительной потери толщины металла вокруг трещины.
• Хрупкий излом при вскрытии.

Опасность: Критическая. Внезапный отказ конструкции при нагрузках ниже расчетных. Характерен для высоких давлений и агрессивных сред.

Область применения: Трубопроводы высокого давления, сосуды, работающие под давлением, в средах с OH^— (щелочи), Cl^— (хлориды) или H₂S (сероводород).

Метод борьбы: Снижение остаточных напряжений (термообработка сварных швов), применение материалов, стойких к SCC в данной среде, контроль качества сварки.

7. Эрозионная и кавитационная коррозия: влияние потока

Механизм: Синергия химической агрессии среды и механического истирания потоком жидкости или газа. Кавитация — частный случай, когда схлопывание пузырьков пара создает ударные волны, разрушающие поверхностный слой.

Визуальные признаки:

• Локальное истончение стенок в зонах турбулентности (колена, тройники, задвижки).
• Характерный «сотоподобный» или губчатый рельеф поверхности при кавитации.
• Следы направленного износа по ходу потока.

Опасность: Средняя – Высокая. Приводит к быстрым сквозным поражениям в гидравлических системах.

Область применения: Рабочие колеса насосов, лопасти гребных винтов, коленчатые участки трубопроводов, теплообменники.

Метод борьбы: Увеличение толщины стенок в опасных зонах, использование эрозионностойких сплавов, оптимизация гидродинамики потока, нанесение полимерных покрытий.

8. Нитевидная коррозия: дефект под покрытием

Механизм: Разновидность щелевой коррозии, развивающаяся под органическими покрытиями в виде тонких нитей. Обусловлена градиентом концентрации кислорода между «головкой» (активной зоной) и «хвостом» нити.

Визуальные признаки:

• Тонкие извилистые линии под лакокрасочным покрытием.
• Покрытие может слегка вздуваться по ходу нити.
• Чаще всего наблюдается на алюминии и магнии, реже на стали.

Опасность: Средняя. Преимущественно эстетический дефект, но снижает адгезию и может служить началом для более глубокой подпленочной коррозии.

Область применения: Автомобильные кузова, авиационные конструкции, окрашенный алюминий в условиях высокой влажности.

Метод борьбы: Правильная подготовка поверхности (фосфатирование, хроматирование), использование грунтов с высокой барьерной способностью, контроль влажности при нанесении.

9. Алгоритм диагностики

При обнаружении дефекта рекомендуется следовать системному подходу:

1. Оценка распределения: Равномерно по всей поверхности или локально?
   • Равномерно → Равномерная коррозия.
   • Локально → Переход к шагу 2.
2. Определение геометрии дефекта:
   • Точки/язвы → Питтинг или щелевая (проверка наличия зазора).
   • Трещины → SCC или усталость (проверка наличия напряжений).
   • Под покрытием → Нитевидная или подпленочная.
3. Проверка контекста:
   • Контакт разнородных металлов? → Гальваническая.
   • Зона сварного шва нержавейки? → Подозрение на МКК.
   • Поток жидкости/газа? → Эрозионная/кавитационная.
4. Инструментальный контроль:
   • Замер толщины (УЗТ) для оценки глубины.
   • Капиллярный контроль (ПВК) для выявления трещин.
   • Тест на соли (Бресле) для подтверждения питтинга/щелевой.

10. Заключение

Правильная идентификация формы коррозии является залогом эффективного ремонта. Не существует универсального средства защиты от всех видов коррозии. Для питтинга требуется зачистка и пассивация, для щелевой — герметизация, для МКК — замена материала или термообработка.

Данный справочный материал может быть использован как основа для составления актов дефектации и разработки программ производственного контроля.
