Методы защиты от коррозии. 6 способов.

Методы защиты от коррозии металлов определяются условиями эксплуатации конструкции, требуемым сроком службы и экономическими ограничениями. В современной инженерной практике не существует универсального решения: для моста в морской среде, трубопровода в грунте и резервуара внутри цеха применяются принципиально разные подходы.

В данной статье систематизированы основные методы защиты от коррозии, их механизмы действия и области применения согласно ГОСТ 9.402-2018 и ISO 12944. Мы разберем, почему подготовка поверхности важнее самой краски, как работает катодная защита и как контролировать качество работ.

1. Подготовка поверхности: ключевой метод защиты от коррозии

Любое защитное покрытие работает только как барьер или активный элемент, если оно имеет надежный контакт с основой. До 80% преждевременных отказов покрытий связано с ошибками на этапе подготовки. Поэтому абразивоструйная очистка считается фундаментальным методом обеспечения долговечности.

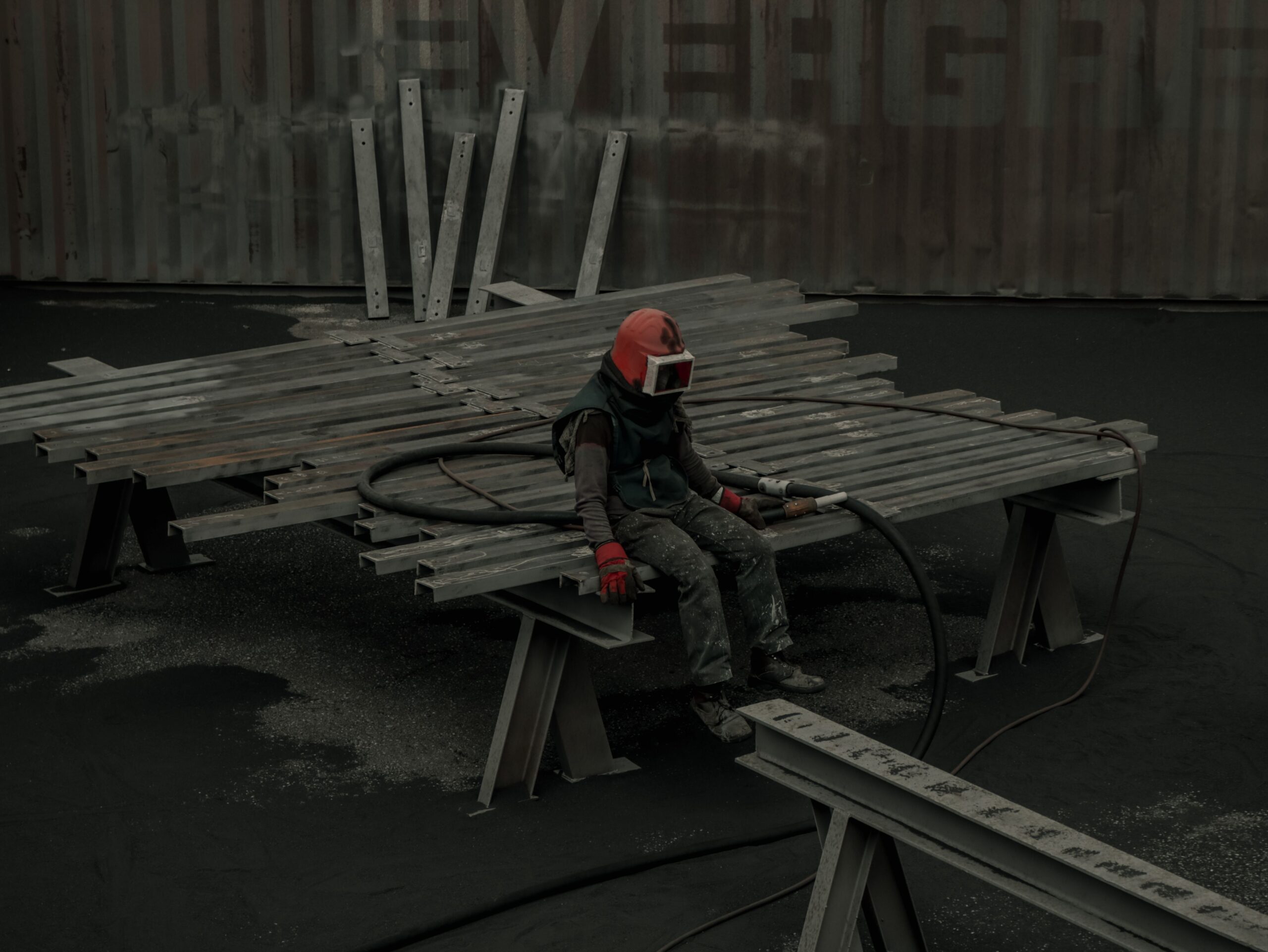

Абразивоструйная очистка (Sa 2½) — золотой стандарт для ответственных конструкций. Процесс удаляет окалину, ржавчину и старые покрытия, одновременно создавая профиль шероховатости (Rz 30–75 мкм). Этот рельеф работает как «якорь», увеличивая площадь контакта покрытия с металлом в разы.

Для менее агрессивных сред или локального ремонта применяется механизированная очистка инструментом (St 2, St 3), однако её эффективность ниже из-за отсутствия развитого профиля шероховатости. При использовании механизированного инструмента дополнительно возникает риск заполировывания поверхности.

2. Лакокрасочные покрытия (ЛКМ)

ЛКМ остаются самым массовым способом борьбы с разрушением металла благодаря универсальности. Современная система состоит из трех слоев:

1. Грунт: Обеспечивает адгезию и пассивацию поверхности (эпоксидные, цинкнаполненные).
2. Промежуточный слой: Барьерная защита, увеличение общей толщины (эпоксидные, стекло Flake).
3. Финишная эмаль: Стойкость к УФ, химии, истиранию (полиуретановые, акриловые, полисилоксановые).

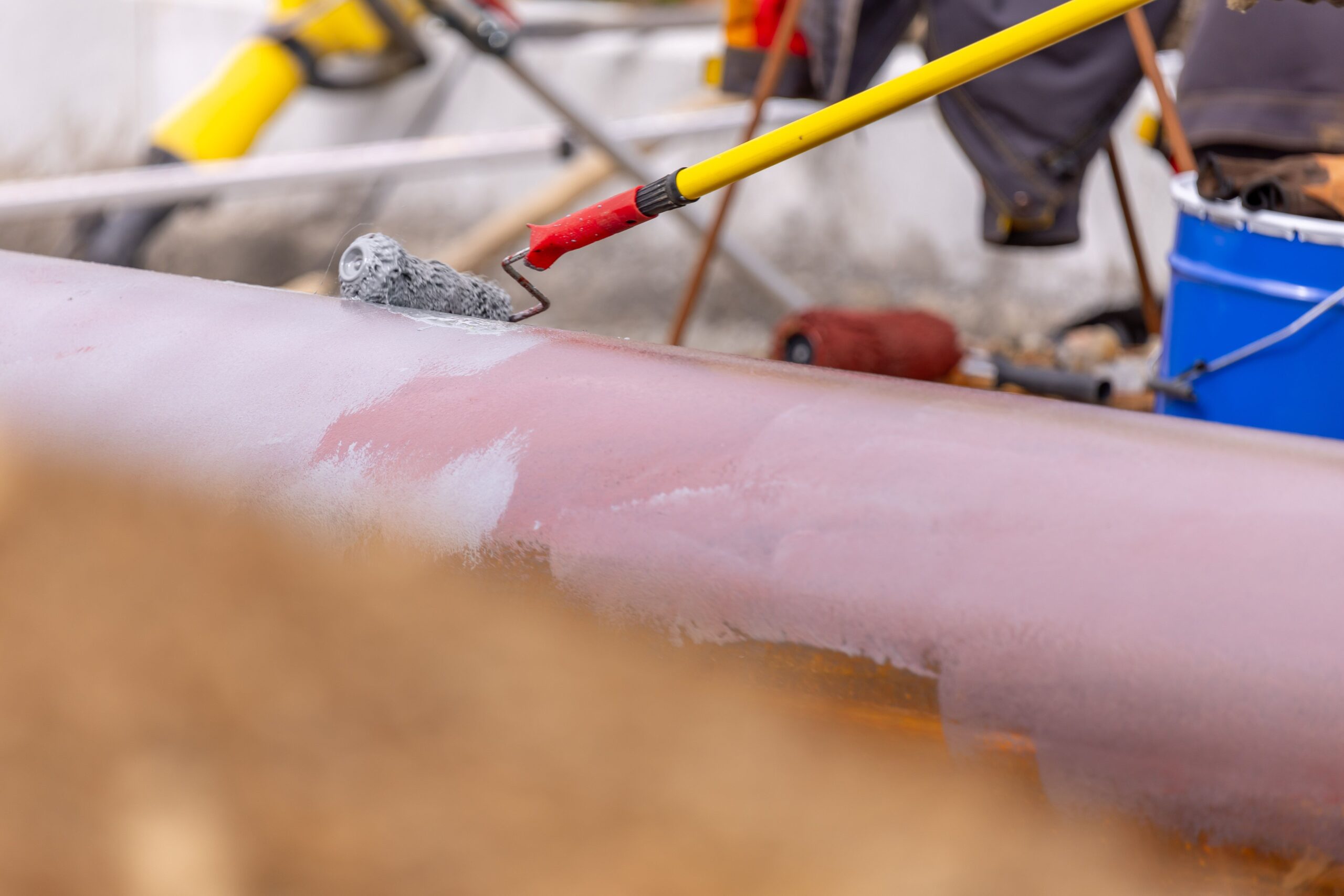

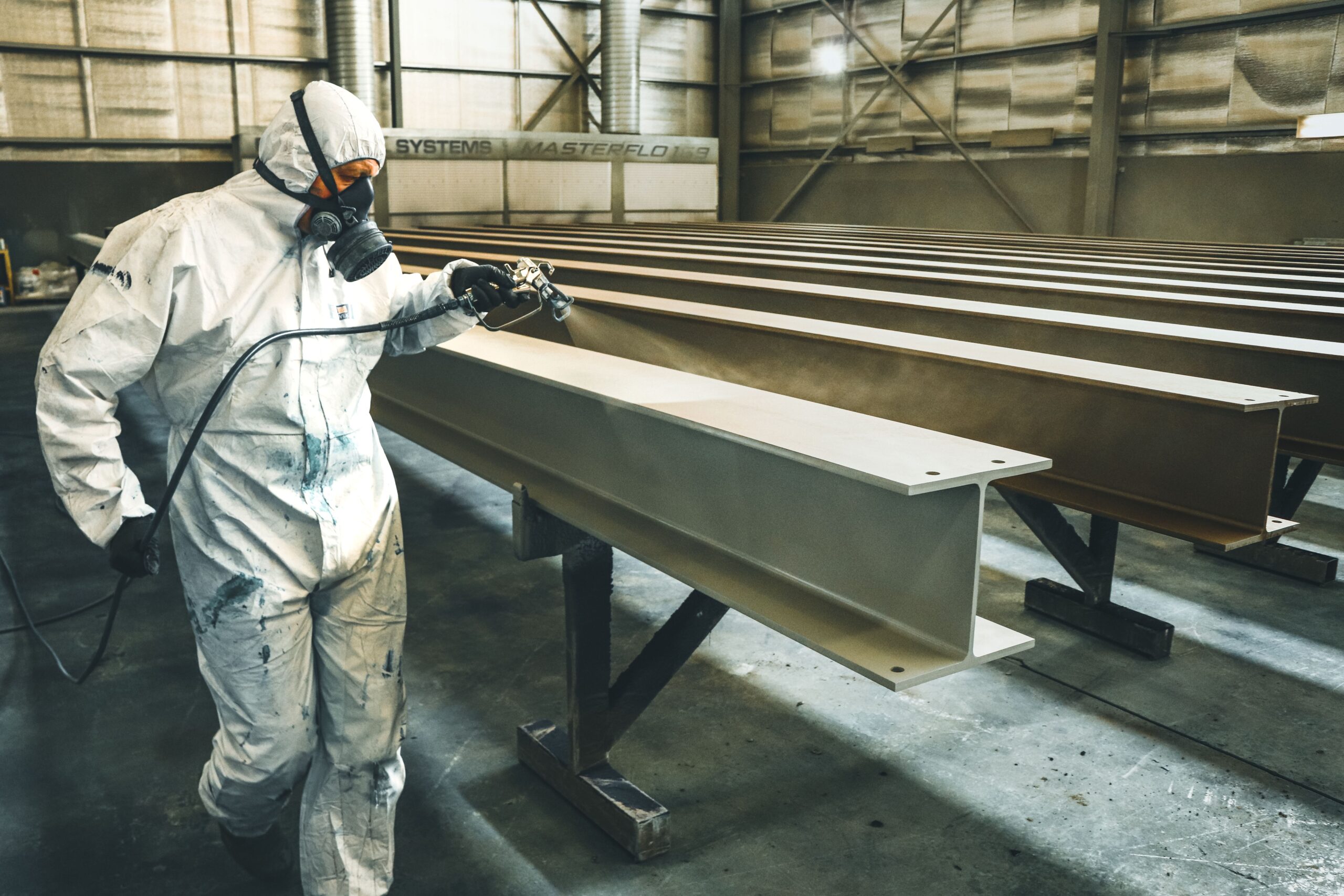

Безвоздушное распыление (на фото) — основной метод нанесения в промышленных условиях. Оно обеспечивает высокую производительность и минимальные потери материала по сравнению с пневматикой. Для сложных узлов и локальных ремонтов используется кисть или валик.

3. Металлические покрытия: горячее цинкование

Погружение конструкции в ванну с расплавленным цинком (при t ≈ 450°C) создает сплавы Fe-Zn на границе с основным металлом. Такое покрытие обладает двойным действием:

• Барьерная защита: Плотный слой цинка изолирует сталь от среды.
• Катодная (протекторная) защита: При повреждении цинк разрушается первым, защищая сталь.

Горячее цинкование эффективно в атмосферах C1–C4. Для подземных условий (Im1/Im2) обязательно применение в составе дуплекс-системы (цинк + ЛКМ). Срок службы может достигать 50–80 лет без обслуживания. Однако метод ограничен габаритами ванны и температурной стойкостью конструкции.

4. Электрохимическая (катодная) защита

Для подземных трубопроводов, морских сооружений и резервуаров с водой применяется смещение потенциала металла в отрицательную область, где термодинамически невозможно его растворение.

Типы катодной защиты:

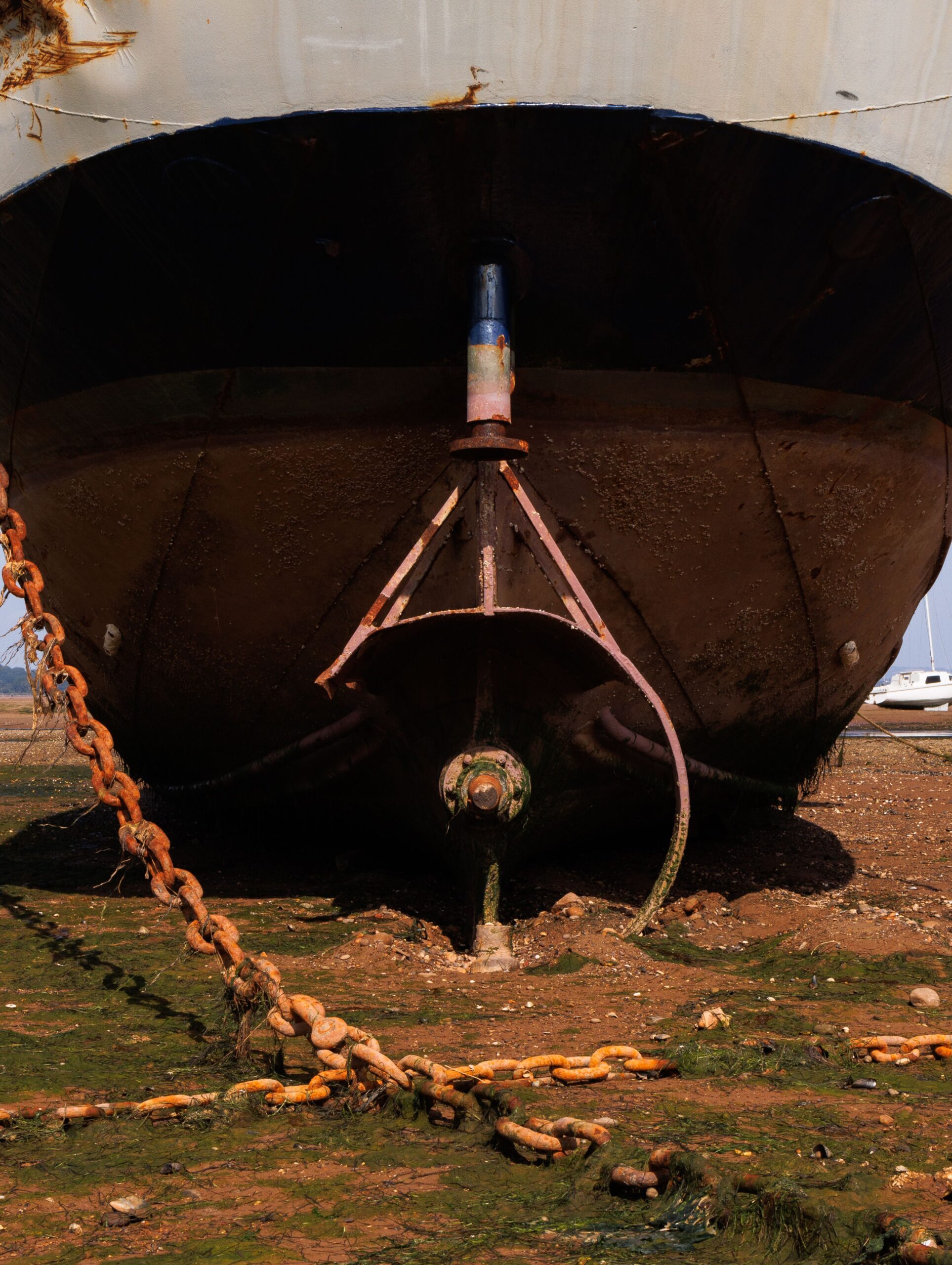

• Протекторная (гальваническая): Использование анодов из Zn, Mg, Al. Применяется для судов, небольших трубопроводов, внутренних поверхностей резервуаров.
• С внешним током: Подача постоянного тока от станции катодной защиты через инертные аноды. Используется для магистральных трубопроводов, причалов, крупных объектов.

Регулируется ГОСТ 9.307-2021 и ГОСТ Р 51164-98. Эффективность зависит от качества изоляционного покрытия: чем лучше изоляция, тем меньше ток требуется для защиты.

5. Системы покрытий по ISO 12944

Выбор системы ЛКМ базируется на категории коррозионной активности среды (C1–CX) и требуемом сроке службы (Low, Medium, High, Very High).

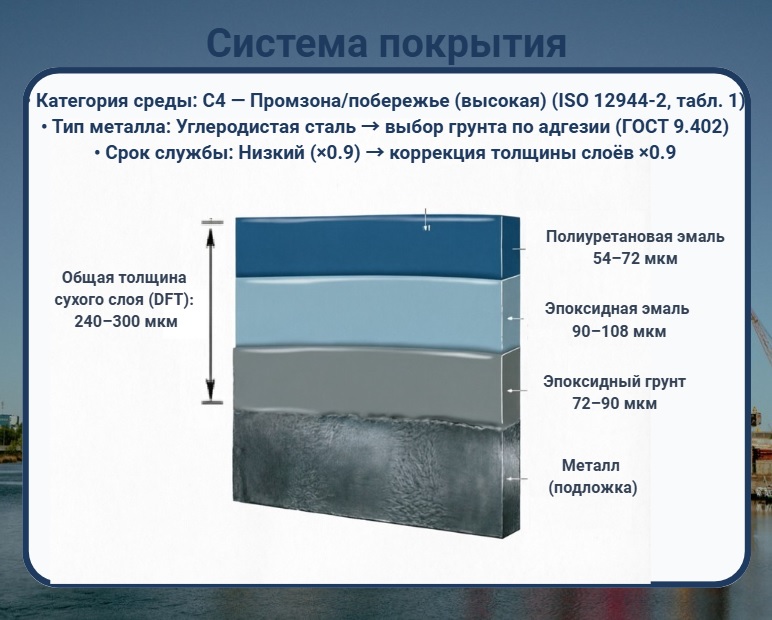

На схеме выше представлена классическая система для категории C4 (химические производства, прибрежные зоны):

• Грунт: Эпоксидный цинкнаполненный (80 мкм) — катодная защита + адгезия.
• Промежуточный слой: Эпоксидный барьерный (150 мкм) — основная изоляция.
• Финиш: Полиуретановая эмаль (80 мкм) — стойкость к УФ и истиранию.

Подобрать систему под ваш объект можно с помощью инструмента: → Подбор системы защиты (ISO 12944).

6. Контроль качества нанесения

Даже самая дорогая система не будет работать, если нарушена технология. Ключевые параметры контроля:

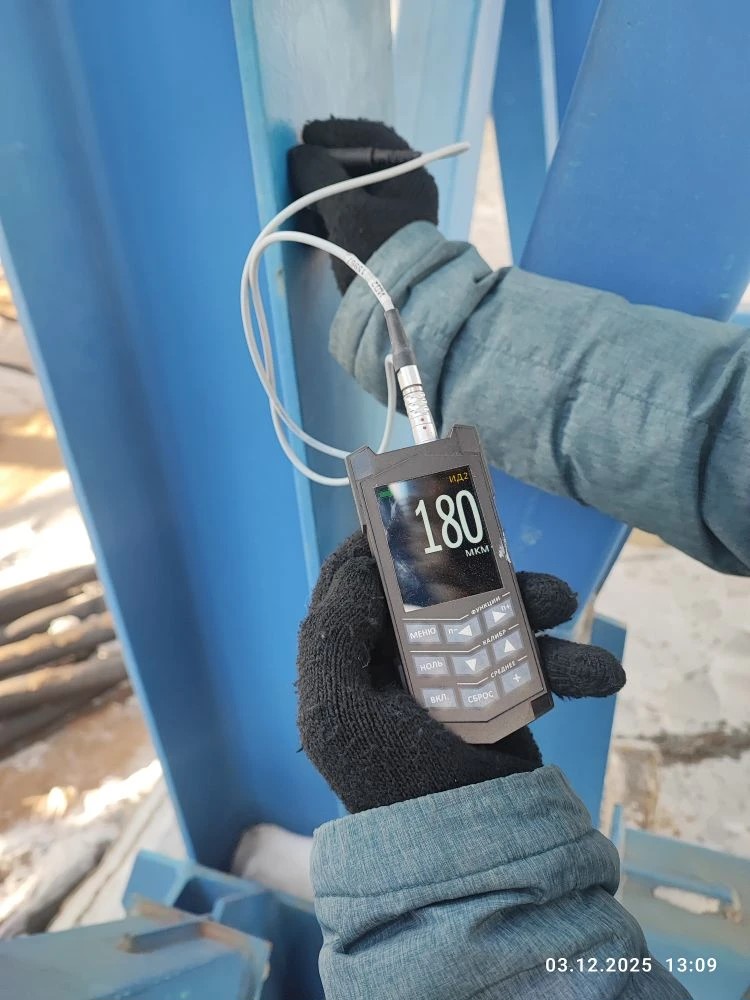

• Толщина сухого слоя (DFT): Измеряется магнитным или вихретоковым толщиномером. Допуски: обычно ±20% от номинала. Для точных измерений рекомендуются приборы типа Константа К-5.
• Адгезия: Проверяется методом решетчатых надрезов (ГОСТ 31149 / ISO 2409) или отрыва (ГОСТ 32299-2025 / ISO 4624).
• Сплошность: Поиск пор и дефектов электроискровым методом (ГОСТ 34395-2018) для толстослойных покрытий.
• Условия нанесения: Температура поверхности должна быть выше точки росы минимум на 3°C. Проверка: → Калькулятор точки росы.

7. Заключение

Эффективная защита от коррозии — это всегда комплекс мер: качественная подготовка поверхности (Sa 2½), правильно подобранная система покрытий (ISO 12944) и строгий входной/операционный контроль. Для подземных и подводных объектов обязательна комбинация ЛКМ с катодной защитой.

Экономия на подготовке или контроле приводит к кратному росту затрат на ремонт в первые 3–5 лет эксплуатации. Инвестиции в качество окупаются за счет увеличения межремонтного периода.

Список литературы
