Коррозия металлов (от лат. corrosio — разъедание) — это самопроизвольное разрушение твердых тел, вызванное химическими и электрохимическими процессами при взаимодействии с внешней средой. Для строительных конструкций и промышленного оборудования это основной фактор преждевременного износа, приводящий к утрате физико-механических свойств.
С термодинамической точки зрения, большинство металлов находятся в метастабильном состоянии. Процесс получения металла из руды требует затрат энергии, а коррозия металлов — это обратный процесс стремления вернуться в устойчивое окисленное состояние с минимальной свободной энергией Гиббса (ΔG < 0).
Данное руководство систематизирует современные представления о механизмах разрушения, классифицирует виды согласно ГОСТ и ISO, анализирует влияние агрессивных сред и рассматривает методы защиты с опорой на нормативную базу РФ.
1. Термодинамика коррозии металлов: энергетика процессов
Причиной возникновения разрушения является термодинамическая неустойчивость материалов в природных средах. Термодинамическая возможность процесса определяется изменением энергии Гиббса (ΔG = G₁ − G₂). Если ΔG < 0, процесс самопроизволен. Однако скорость разрушения определяется кинетикой, а не только термодинамикой
Чем больше энергии затрачено на получение металла, тем выше его склонность к окислению. Однако кинетика (скорость) может отличаться от прогноза благодаря явлению пассивации.
| Металл | Энергия получения оксида (МДж/кг) | Склонность | Кинетическая стойкость |
|---|---|---|---|
| Алюминий (Al) | 29,4 | Очень высокая | Высокая (плотная пленка Al2O3) |
| Магний (Mg) | 23,5 | Очень высокая | Низкая (используется как анод) |
| Цинк (Zn) | 4,9 | Высокая | Средняя (протекторная защита) |
| Железо (Fe) | 6,7 | Средняя | Низкая (рыхлые оксиды) |
| Медь (Cu) | 1,2 | Низкая | Высокая (патина) |
| Золото (Au) | −0,2 | Отсутствует | Абсолютная |
2. Электрохимическая коррозия металлов: механизм локальных элементов
Подавляющее большинство случаев атмосферной, почвенной и водной деградации протекает по электрохимическому механизму на границе фаз «металл – электролит».
Для функционирования элемента необходимы четыре компонента:
- Анод: участок окисления металла (Me0 → Men+ + ne—). Анод разрушается.
- Катод: участок восстановления деполяризатора (обычно O2 или H+). Катод не разрушается.
- Электролит: проводящая среда (вода, влага, почва), обеспечивающая перенос ионов.
- Металлический путь: электрический контакт между анодом и катодом.
Реакции влажной (электрохимической) коррозии

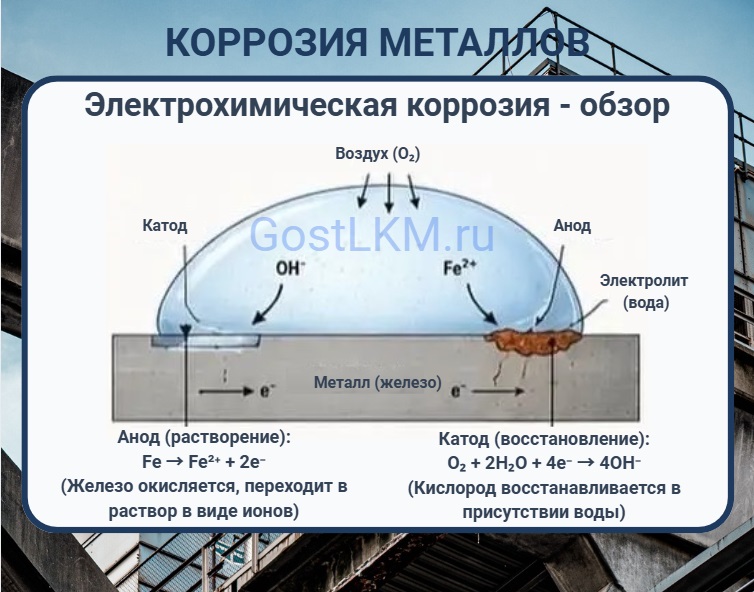

В нейтральной среде (атмосферная влага) процессы описываются уравнениями:
- Анодная реакция: Fe → Fe2+ + 2e—
- Катодная реакция: O2 + 2H2O + 4e— → 4OH—
- Общая реакция: Fe + O2 + 2H2O → Fe(OH)2
- Продукт: Далее Fe(OH)2 окисляется до ржавчины (Fe2O3 · nH2O).
3. Виды коррозии металлов: классификация по ГОСТ и ISO
Классификация базируется на характере распределения разрушений. В российской практике используются термины по ГОСТ 9.106-2021 и ГОСТ Р ИСО 8501-1-2014.
| Вид коррозии | Характеристика | Опасность |
|---|---|---|
| Равномерная | Разрушение по всей поверхности с одинаковой скоростью. | Низкая (прогнозируема, компенсируется припуском) |
| Гальваническая | Ускоренное разрушение менее благородного металла в паре. | Высокая (зависит от соотношения площадей анод/катод) |
| Питтинговая | Локальные язвы глубиной d < h. Скрыты продуктами коррозии. | ⚠️ Высокая (сквозные поражения, инициирует трещины) |
| Щелевая | Разрушение в зазорах, под прокладками из-за дефицита O2. | ⚠️ Высокая (скрытое течение, кислая среда внутри щели) |
| Межкристаллитная | Разрушение по границам зерен без видимых изменений. | 🔴 Критическая (внезапная потеря прочности) |
| Под напряжением (SCC) | Трещины при действии среды и растягивающих напряжений. | 🔴 Критическая (хрупкое разрушение) |
| Эрозионная | Ускоренное разрушение потоком жидкости/газа с частицами. | Средняя–Высокая (истончение стенок в зонах турбулентности) |
| Нитевидная | Тонкие каналы под лакокрасочными покрытиями. | Средняя (снижение адгезии, начало подпленочной коррозии) |
Подробнее о каждом виде с фотографиями дефектов читайте в статье: → Формы коррозии: фото и диагностика.
4. Факторы, влияющие на скорость коррозии
Скорость процесса зависит от природы материала и параметров среды. Ключевые факторы, ускоряющие коррозию металлов:
- Природа металла: Чистота, состав, микроструктура, наличие внутренних напряжений.
- Среда: pH, температура, влажность, концентрация O2 и солей.
- Площадь анода к катоду: Большая площадь катода ускоряет разрушение анода.
- Электропроводность электролита: Высокая проводимость увеличивает скорость.
- Скорость потока: Быстрый поток может как ускорять (эрозия), так и замедлять (подвод O2) процесс.
- Дифференциальная аэрация: Разница в концентрации кислорода вызывает образование концентрационных элементов (основа щелевой коррозии).
- Напряжения: Приводят к коррозионному растрескиванию (SCC).
5. Агрессивность сред: газы, жидкости, биоповреждения
Согласно СП 28.13330.2017, среды классифицируются по степени агрессивного воздействия.
Газовые среды
Основные опасные газы: SO2, H2S, NOx, Cl2, HCl. Влажность воздуха является катализатором: сухие газы малоопасны, но при конденсации превращаются в кислоты.
- Группа A (Неагрессивная): CO2 (низкая конц.).
- Группа B (Слабоагрессивная): NH3, SO2 (низкая конц.). Усиливается при RH > 60%.
- Группа C (Среднеагрессивная): SO2, HCl (средняя конц.). Резкое усиление при конденсации.
- Группа D (Сильноагрессивная): Cl2, HF. Требует специальной футеровки.
Биоповреждения (MIC)
Микробиологически индуцированная коррозия связана с жизнедеятельностью бактерий (сульфатвосстанавливающих, железоокисляющих). Они создают локальные агрессивные среды (кислоты, сульфиды), ускоряющие питтинг и щелевую коррозию. Типично для днищ резервуаров, трубопроводов и свай в заболоченных грунтах.
6. Методы оценки коррозионной стойкости
Для количественной оценки используется десятибалльная шкала по ГОСТ 9.908-85.
| Группа стойкости | Балл | Скорость, мм/год | Характеристика |
|---|---|---|---|
| Совершенно стойкие | 1 | < 0,001 | Практически не изменяются |
| Весьма стойкие | 2–3 | 0,001 – 0,01 | Допустимы для точных приборов |
| Стойкие | 4–5 | 0,01 – 0,1 | Допустимы для большинства конструкций |
| Пониженно-стойкие | 6–7 | 0,1 – 1,0 | Требуют защиты или увеличения сечения |
| Малостойкие | 8–9 | 1,0 – 10,0 | Быстрое разрушение, непригодны без защиты |
| Нестойкие | 10 | > 10,0 | Интенсивное разрушение |
7. Основные методы защиты от коррозии
Выбор метода базируется на анализе механизма разрушения. На практике применяется комплексный подход для предотвращения коррозии металлов.
- Конструктивные меры: Исключение зазоров, обеспечение стока воды, изоляция разнородных металлов.
- Защитные покрытия (Барьерная защита):
- Лакокрасочные (ЛКМ): Эффективность зависит от подготовки поверхности (Калькулятор расхода ЛКМ) и соблюдения толщины слоев по ГОСТ Р ИСО 12944-5.
- Металлические: Цинкование (горячее, гальваническое). Цинк выполняет функцию катодной защиты.
- Электрохимическая защита:
- Катодная защита (КЗ): Смещение потенциала в отрицательную область (протекторы или внешний ток). Регулируется ГОСТ 9.307-2021.
- Анодная защита: Для пассивирующихся металлов в сильных кислотах.
- Ингибиторы коррозии: Химические вещества, добавляемые в среду (системы охлаждения, бетон, консервация).
- Контроль качества: Инспекции толщины (ГОСТ Р ИСО 2808), адгезии (ГОСТ 31149), дефектов (ГОСТ 34395-2018).
Подробнее о выборе систем и технологиях нанесения: → Методы защиты: от ЛКМ до КП.
8. Экономика коррозии и управление рисками
По данным исследования NACE IMPACT, глобальные потери от разрушения инфраструктуры составляют ~3–4% ВВП. В России — 4–5% ВВП. По оценкам Минпромторга РФ (2023), прямые потери от коррозии в российской промышленности составляют около 2 трлн руб./год
- Прямые потери (60–70%): Замена конструкций, затраты на защиту, ремонты.
- Косвенные потери (30–40%): Простои, утечки продукта, экологический ущерб.
Внедрение системы управления коррозией (CMS) снижает затраты на 15–35%. Ключевой принцип — TCO (Total Cost of Ownership): дешевая защита с коротким сроком службы часто обходится дороже дорогой системы из-за затрат на повторные окраски и простои.
Рассчитайте полную стоимость владения покрытием: → Калькулятор экономики покрытия (TCO).
Подробнее об оптимизации бюджета: → Экономика и управление рисками.
9. Заключение
Коррозия металлов — фундаментальный природный процесс. Полностью остановить его невозможно, но можно эффективно управлять им.
- Термодинамика определяет возможность, кинетика — скорость.
- Локальные виды (питтинг, МКК, SCC) опаснее равномерной.
- Среда диктует выбор защиты. Категория агрессивности (ГОСТ 9.104 / ISO 12944) должна быть определена точно.
- Качество подготовки поверхности критично: до 80% отказов покрытий связано с ошибками очистки.
Нужна помощь с подбором системы защиты или аудитом объекта?
Проконсультирую по системе покрытий под ваш объект, помогу с расчётом и контролем качества.
10. Список литературы
- ГОСТ 9.106-2021. ЕСЗКС. Коррозия металлов. Термины и определения.
- ГОСТ 9.402-2018. ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию.
- ГОСТ 9.908-85. Материалы металлические. Методы испытаний на коррозионную стойкость.
- ГОСТ Р ИСО 12944-1-2018. Защита стальных конструкций от коррозии лакокрасочными системами. Часть 1. Общие положения.
- ГОСТ Р ИСО 12944-2-2018. Защита стальных конструкций от коррозии лакокрасочными системами. Часть 2. Классификация окружающей среды.
- СП 28.13330.2017. Защита строительных конструкций от коррозии.
- Розенфельд И.Л. Коррозия и защита металлов. — М.: Металлургия, 1969.
- Жук Н.П. Курс коррозии и защиты металлов. — М.: Металлургия, 1976.
- Шрайр Л. Коррозия / Пер. с англ. — М.: Металлургия, 1981.
- Семенова И.В., Флорианович Г.М., Хорошилов А.В. Коррозия и защита от коррозии. — М.: Физматлит, 2002.
- NACE International. IMPACT Study: International Measures of Prevention, Application, and Economics of Corrosion Technologies. 2016.
📎 Для официального применения используйте полное издание стандартов на порталах docs.cntd.ru или gost.ru.
